背景描述：
- 水源井群的远程监测的需求在自来水行业由来已久，传统的远程数据传输一般采用数传电台。
- 数传电台存在传输数率慢、不稳定现象、周围环境变化会影响数据传输的缺点。
- 水源井现场运行环境恶劣、井口位置分散。并要求对运行过程中的任何异常情况均能作出及时反应，因而要保证对其进行实时、可靠的监测。
- 随着无线技术的发展，2G、3G无线网络已经成熟，已经覆盖了全国绝大部分地方。为了能够更好的实现井群的监测，映翰通提出基于无线网络实现水源井监测方案，实现了对各远端水井的水质、流量等参数进行远程实时监控，实现了井群水处理的自动化、信息化、网络化。
映翰通产品与方案

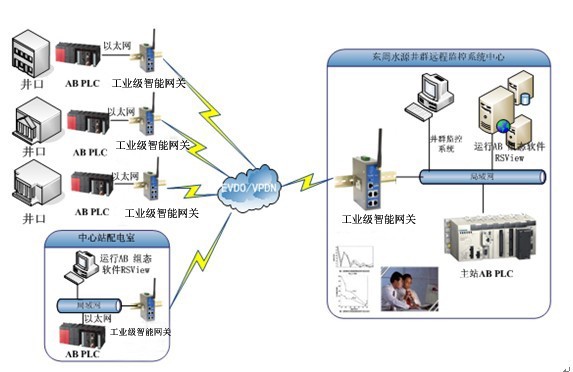

网络拓扑图
方案描述：
l 井口群现场：现场的各个井口位置十分的分散，每个井口具备一台AB PLC设备和工业智能网关设备，其中AB PLC实现现场数据的采集工作，工业智能网关负责数据传输工作，与调度中心实现信息交互。现场的AB PLC通过以太网方式与路由器相连，组成局域网，局域网内的IP地址信息可以根据实际情况规划。AB PLC通过采集现场水井的运行情况以及相关水质、流量、压力等数据，工业智能网关通过拨号接入自来水公司的电信企业VPDN专网，将采集到的数据转发至调度中心主站。
l 井群远程监测中心：调度中心具备AB 组态软件RSView、主站AB PLC与工业智能网关器通过以太网方式连接，组成局域网。井群远程监测中心通过工业智能网关拨号接入到企业VPDN专网，与现场的井群实现无线联网。调度中心运行AB 组态软件RSView，通过组态软件实现远程对现场各个井口的数据采集工作以及水厂主站AB PLC数据采集工作。调度中心通过寻找现场无线路由器IP地址（无线路由器的拨号IP地址）建立通讯连接，从而实现调度中心与下端水井PLC实现相互通讯。组态软件RSView收到下端各个井口上传的数据后能够及时了解到各个现场的井口工作情况。便于管理人员能够快速及时的了解各个井口的运行情况，提高了相关管理工作和数据采集工作的效率。
l 中心站配电室：中心站配电室具备AB 组态软件RSView、AB PLC与工业智能网关通过以太网方式连接，组成局域网。中心站配电室通过工业智能网关拨号接入到企业VPDN专网，与调度中心监测系统实现数据信息交互，能够接受从调度中心下发的相关各个井口用电情况数据，从整体上了解到井群的电力使用情况。
l 承载网络：水源井群远程监测系统采用电信专网VPDN，实现无线网络EVDO组网。企业专网VPDN有效的和公网数据隔离，从而保证数据传输的安全性
方案及产品特点：
- 该方案适用映翰通高可靠性无线智能网关IR704系列产品。
- IR704具备极高的可靠性，产品通过通过电力科学研究院的EMC检测及安全认证，工作温度：-25~70℃， IP30防护等级，供电采用9~48VDC宽电压输入，连接头采用电源端子，具有防反接及防过流保护。能够在严酷的环境中可靠、稳定地工作。
- 为保障通信的稳定性，独具链路检测、自动修复技术，满足维护现场无人值守的需求。
- 支持现场工业总线MODBUS协议转换（Modbus
RTU/Modbus TCP）,应用更贴近工业用户，更加智能。
- 采用DIN导轨安装方式，可通过PLC电源直接供电，方便工业现场安装工作。同时外壳支持接地端子，可避免外界雷击或漏电带来的巨额损失。
- 提供批量配置和批量升级等统一管理功能，简化了工程的实施和维护工作。
