一、自动售货机行业的现状和挑战：

1、自动售货机行业的现状

 80年代以来，自动售货机在美、日等发达国家得到了迅速普及和发展，被誉为“24小时赚钱的生意”。 日本达到每23人一台、美国每40人一台、欧洲每60人一台。美国可口可乐公司的几十万台饮料自动售货机分布于世界各地，既为消费者带来了购物的方便，也为厂商增加了生意机会。在中国，自动售货机正在进入起步阶段，越来越多的设备厂商和运营商正进入这个市场。

2、采用无线监控成为必然选择

随着自动售货机的布设数量增大，维护自动售货机成为运营商们最大的工作：添加商品，取钞加钞，检查维修，需要运营商配备大量的维护人员，每天满城转，去检查自动售货机，而且，及时获得商品的销售数据，准确进行货物的库存准备，都成为运营商的新的挑战。

将遍布全城的自动售货机进行集中管理和监控，成为运营商的新需求。这就必然需要一套完整的远程监控维护系统，通过一套统一完整的管理平台，对分布在各地自动售货机实施统一管理、实时监控，不仅提高了维护效率，节约了维护成本，同时提升了企业形象，为您带来更大的经济效益的同时，使您成为业界的领袖

二、无线监控系统架构：

1、无线监控系统网络结构图：

   方案一：采用外挂式通讯终端

自动售货机通过串口RS-232/485/442与InDTU连接，无线数据终端通过CDMA/GPRS无线网络与监控中心建立网络连接，自动售货机中的采集器通过双方定义好的协议与InDTU进行通讯，将售货机中的各种相关数据，设备状态等信息通过InDTU远程传送到监控中心，存入指定的数据库或直接显示到客户的监控软件上。监控中心的工作人员可以远程向自动售货机发送指令进行设置操作等，实现远程的管理与维护。

无线通讯系统描述：

下端现场：

n         自动售货机

      放置在商业区、人员密集区的自动售货机

n         InDTU：

连接CDMA/GPRS网络并与中心端建立网络连接，通过预定义的协议，将下端自动售货机中相关数据、各种状态信息等通过无线网络传送到监控中心

n     UIM/SIM卡：

        用于CDMA/GPRS无线终端DTU拨号到运营商网络

监控中心端：

n     企业宽带接入：

       使用ADSL或专线(VPDN/无线DDN)、光纤接入，必须具有固定公网IP地址。

n     中心监控软件：

       用户自己使用的专用自动售货机数据采集软件（可以使用我们提供的API开发包进行相应的开发，实现网络数据到串口数据的还原等）

n     数据库服务器：

可以根据需要放置数据库服务器，将下端上传的数据信息等存入数据库，中心端监控软件访问数据库获取所需参数信息即可。

   方案二：采用内嵌式通讯终端

针对客户的定制需求，我们提供另外一套内嵌无线通讯核心板的解决方案，我们可以提供DTU核心板，根据客户的需求做相应的定制开发，将DTU板嵌入到客户设备中，如：嵌入到自动售货机中，完成数据的远程传输、监控等功能。减小了设备内部的空间占用，提高的系统的集成度，降低了整套系统的成本，为客户带来更大的经济效益。

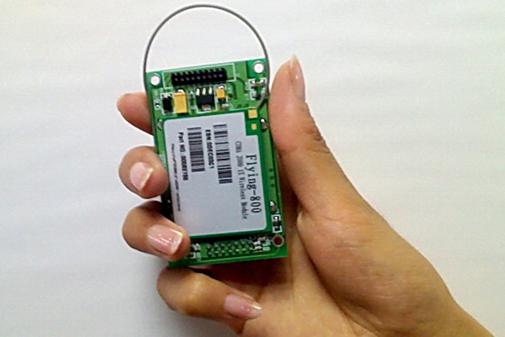

DTU核心板体积小巧，适合客户的集成应用。（如下图）

无线通讯系统描述：

下端现场：

n         自动售货机

      放置在商业区、人员密集区的自动售货机

n         嵌入式DTU核心板：

 嵌入式DTU核心板，可嵌入到客户现有设备中，完成自动售货机参数、系统状态数据的远程传输、接受监控中心远程下发指令，实现系统的远程监控等

n     UIM/SIM卡：

        用于CDMA/GPRS无线终端DTU拨号到运营商网络

监控中心端：

n     企业宽带接入：

       使用ADSL或专线(VPDN/无线DDN)、光纤接入，必须具有固定公网IP地址。

n     中心监控软件：

       用户自己使用的专用自动售货机数据采集软件（可以使用我们提供的API开发包进行相应的开发，实现网络数据到串口数据的还原等）

n     数据库服务器：

可以根据需要放置数据库服务器，将下端上传的数据信息等存入数据库，中心端监控软件访问数据库获取所需参数信息即可。

2、采用无线通讯方案的优势

   2.1 CDMA/GPRS特点

n     实时永远在线

n     支持IP协议

n     按流量计费

   2.2 CDMA/GPRS主要指标

n    网络覆盖：已覆盖全国所有省、直辖市、自治区

n    通讯速率：GPRS最高171.2Kb/s,CDMA 1X最高300Kbit/s

n    资费基准：按流量计费，移动公司和联通公司提供多种优惠资费方案

   2.3 采用CDMA/GPRS网络和相应的网络设备终端完成自动售货机网点联网

n    扩大自动售货机布设的范围：用户可随意分布和移动自己的网点，只要有手机

信号的地方就可以快速完成设备与运营中心的联网，

n    移动公司和联通公司均可以提供专网的服务，保证用户网络的安全性。

n    具有竞争力的性能价格比：CDMA/GPRS的资费便宜，计费合理。CDMA/GPRS

均根据通讯的流量来计费。需要采集的自动售货机的数据是非常小的。移动公司的费用是：1Kbit数据只需1分钱。如果每天采集一次或者两次自动售货机的数据就可以完全满足运营中心对机器情况的监控。平均计算下来一个月每个点的通讯费只需要几元钱。

n    采用标准TCP/IP协议，较好的与当前的各种管理系统融合，现行的基于网络的

管理系统入抄表数据系统和网络结构都无需更改。

n    覆盖较好。比较很多无线数据网络（集群，双向传呼，CDPD）而言，其网络覆

盖是最好的。

三、InDTU产品介绍

InDTU 131系列产品在设计之初就定位其将应用于工业领域。因此在设计的思路上，生产的流程及工艺上均采用工业级标准及流程。在硬件电路的布线、电源的处理及外壳的设计上依托资深工程师的经验以及工业领域内的合作伙伴的建议，充分考虑到工业环境的特点与需求。

InDTU在硬件设计上采用高性能、高集成的8位处理器，内置SDRAM和FLASH以实现强大的处理性能。通信模块采用高可靠的GPRS/CDMA模块。在软件上采用了完善健壮的ppp、tcp/ip及应用层协议栈，同时对网络性能，尤其是窄带链路性能进行了优化，使其在GRPS/CDMA网络上发挥出色的效能。

   3.1 物理特性

Ø       外部特性

l         尺寸：95 X 55 X 27 mm

l         工作环境温度：  -20 °C ～+55℃

l         储存温度：　-25 ~ 70℃

l         相对温度：95%(无凝结)

Ø       接口

l         天线：50Ω/SMA

l         串口：

a． 接口类型： RS232/RS485/RS422

b． 数据位： 8

c． 停止位： 1

d． 校验位： N/O/D

e． 速率： 2400 ~ 115200 bps

l         运行显示：面板LED输出

Ø       供电

l         电压：9 ~ 24 V DC

l         工作电流： 待机：100mA@+12VDC，通信：350mA@+12VDC

   3.2 功能列表：

      下表列出InDTU系列功能
