各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备的交流耐压试验都必须严格按试验规程定期进行。在工频条件下，由于被试品电容量较大，或者试验电压要求较高，对试验装置的电源容量相应的也有较高的要求，传统的工频耐压装置往往单件体积大，重量重，不便于现场搬运，而且不便于任意组合，灵活性较差。

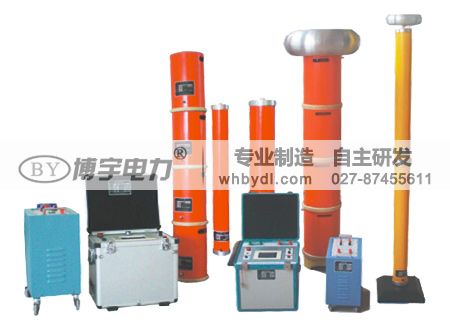

目前，比较流行的手段是采用谐振的方法进行耐压试验。调频谐振试验装置采用多级叠加的方式，多台电抗器可并联、串联使用，分压器既用来测量试验电压，也可以作为小电容量试品的补偿电容，使得谐振频率可以在30～300Hz范围内完成多种电力设备的交流耐压试验。

变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、发电机交流耐压谐振升压装置

1.稳定性、可靠性高。系统采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能完善，经过多次高压直接对地短路的测试，系统仍然保持完好，同时系统也有很强的过载能力。

2.自动调谐功能强大。系统自动调谐时，从30Hz到300Hz自动扫频，显示扫频曲线，用户能直观地看到系统调谐过程；扫频完成后，系统根据扫频初步找到的谐振频点，在其±5Hz范围内以0.01Hz为分辨率进行频率细扫，最后精确锁定谐振频率。

3.支持多种试验模式。系统支持“自动调谐＋手动调压”，“自动调谐＋自动调压”，“手动调谐＋手动调压”等试验模式，推荐使用“自动调谐＋手动调压”模式，既能快速找到谐振点，又能通过手动调压控制试验过程，安全性更高。

4.系统人机交互界面友好。试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能。全触摸屏操作及显示，具备试验数据保存和查询功能。

5.保护功能完善。具备零位保护（电压输出控制旋钮不在零位时，禁止系统启动），过压保护，过流保护，闪络保护等功能，保证了系统的可靠性。

一、BPXZ/TPXZ-132KVA/66KV调频谐振试验装置

适用范围：

10kV电缆≤3kM（300mm²）；35kV电缆≤1kM（300mm²）；

基本配置：

控制箱6kW；电抗器33kV/2A二台；

励磁变6kVA/1/3kV;

分压器70kV

二、BPXZ/TPXZ-640kVA/128kV调频谐振试验装置

适用范围：

10kV电缆≤10kM（300mm²）；35kV电缆≤4kM（300mm²）；

110kV电缆≤1kM（400mm²）

基本配置：

控制箱25kW；电抗器32kV/2.5A八台；

励磁变25kVA/1/3/5kV;

分压器130kV

三、BPXZ/TPXZ -132kVA-22/44kV调频谐振试验装置

适用范围：

电容量为0.13～0.2μF的发电机（容量300MW、出口电压20kV以下）；

10kV电缆≤1.5kM（300mm²）

基本配置：

控制箱15kW；励磁变15kVA

44kV/1.5A固定电抗器一台

44kV/1.5A可调电抗器一台

四、BPXZ/TPXZ -216kVA-108/216kV调频谐振试验装置

适用范围：

110kV断路器及母线；

110kV全绝缘主变压器；110kVGIS≤10隔断；

10kV电缆≤3kM（300mm²）；35kV电缆≤1.5kM（300mm²）；

基本配置：

控制箱10kW；

励磁变10kVA;

电抗器54kV/1A四台；

分压器220kV

五、BPXZ/TPXZ -500kVA-250/500kV调频谐振试验装置

适用范围：

220kV及以下系统的电压互感器、电流互感器；

220kV及以下系统的穿墙套管、支柱绝缘子、隔离开关；

220kV及以下断路器；

220kV及以下绝缘工器具；

基本配置：

控制箱20kW；

励磁变20kVA；

电抗器125kV/1A四台

分压器500kV
