模拟量输入

通道数

16通道（RSE、NRSE）、8通道（DIFF）

精度

16位

AD缓存

4K字FIFO存储器

采样频率

100KS/s

外时钟范围

0~100KHz

程控增益

1倍

校准方式

软件自动校准

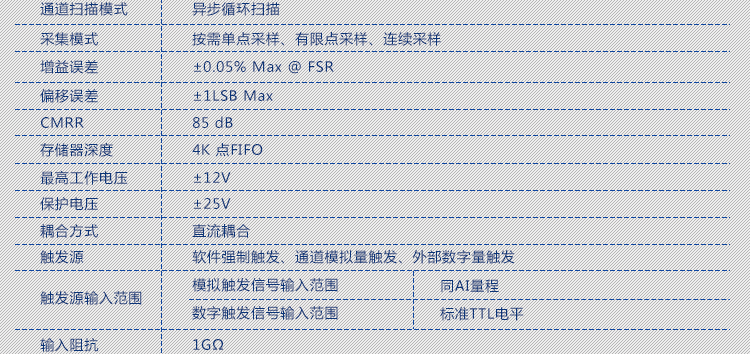

通道扫描方式

异步循环扫描

采样模式

按需单点采样、有限点采样、连续采样

AD量程

±10V

最高工作电压

±12V

保护电压

±25V

AD触发方式

软件触发、通道模拟量触发、外部数字量触发

耦合方式

直流耦合

输入阻抗

1GΩ

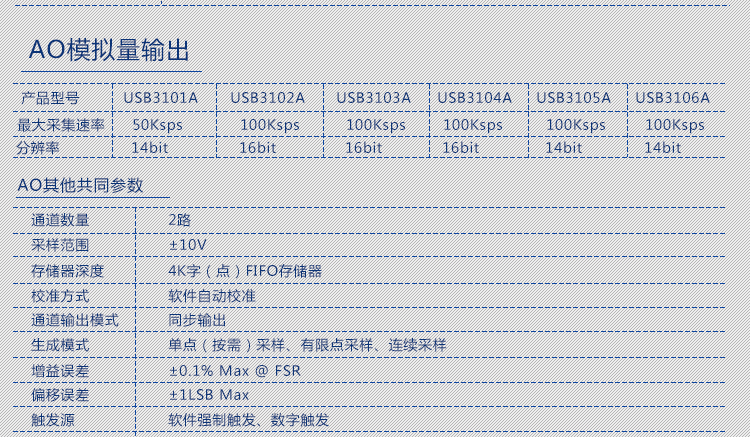

模拟量输出

通道数

2路

精度

14位

采样范围

±10V

采样速率

每通道最高50Ksps

存储器深度

4K字（点）FIFO存储器

校准方式

软件自动校准

采样模式

单点（按需）采样、有限点采样、连续采样

触发源

软件强制触发、数字触发

数字量

通道数

16路

电气标准

TTL兼容

配置方式

程控I/O方向与状态

默认上电状态

用户可配置

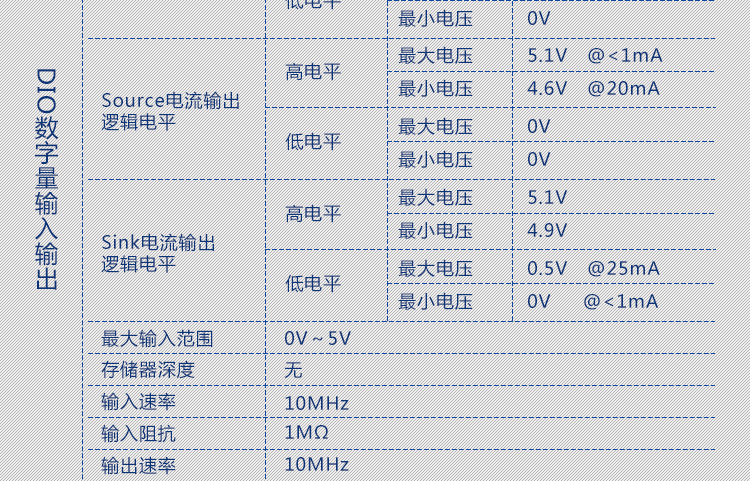

输入输出逻辑电平

高电平：最大5V，最小3V

低电平：最大0.8V，最小0V

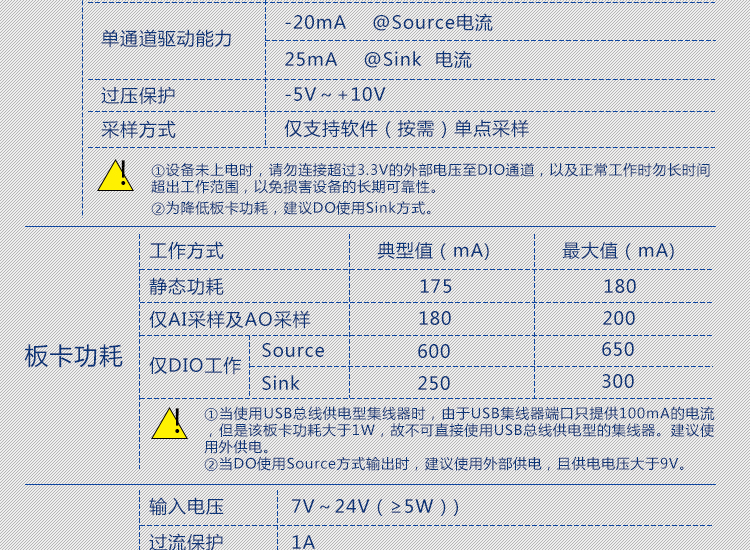

单通道最大驱动能力

-20mA  @ Source电流

25mA   @Sink电流

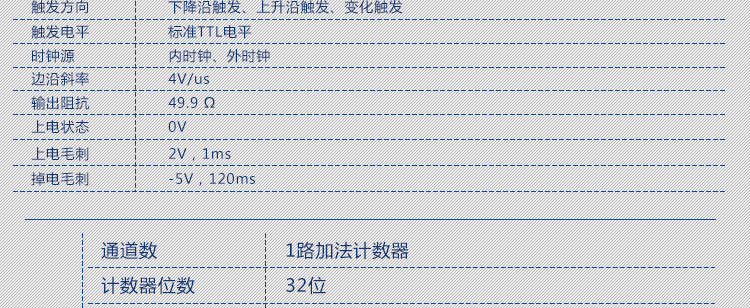

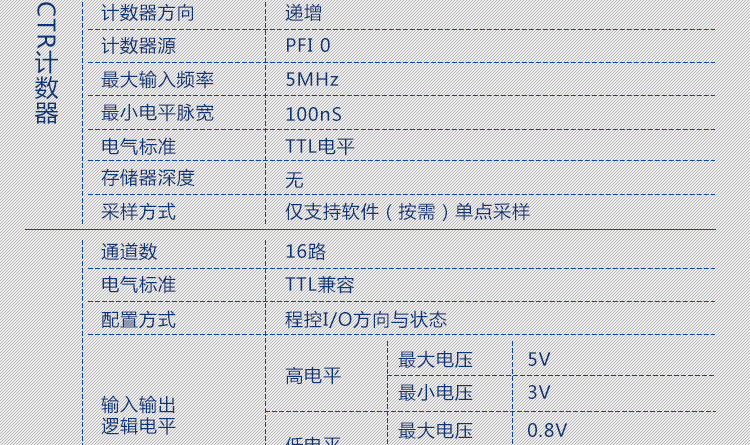

CTR计数器

通道数

1路加法计数器

位数

32位

计数器源

PFI0

最大输入频率

5MHz

安装方式

可配导轨（选配）、平面安装
