西门子 SCALANCE X在城市轨道交通控制系统的应用
发布时间：2009/6/29 10:20:53 修改时间：2009/6/29 10:20:53 浏览次数：3674

　　行业应用特点
　　由于城市轨道交通线路地理分布的分散性，城市轨道交通自动化系统网络，是以车站为监控管理的基础单位，在OCC建立全线监管中心的大型分层分级监控系统。由于系统中包含了多个专业的监管控制，决定了城市轨道交通自动化系统是一个大型SCADA系统。其主要功能是通过通信网络，利用数字通信，监控管理车辆运行、电力运行、机电设备的运行。
　　实际运营中包含：
　　保障地铁和轻轨安全、正点运送旅客、行车调度的信号专业；
　　负责为车辆提供直流供电的供电专业；
　　保障车站内部各种几点设备及运营秩序服务的机电设备加监控专业；
　　在地铁和车站环境温度和湿度上提供保证的环控专业；
　　防灾报警、自动售检票专业以及保障通讯的通信专业等。
　　应用需求
　　城市轨道交通系统的分布通常覆盖整个城市，车站、控制中心、车辆段等各部分间距离较远。因此，地铁的监控管理系统划分为中央和车站两级。并通过共用的骨干通信平台，将在OCC控制中心的各子系统服务器、操作员站与各车站的操作员站、控制设备连接在一起，完成地铁运营的各项功能。
　　由于地铁监控管理系统中，各子系统结构及与骨干通信平台集成方式相同。在此以BAS系统为例，其他系统虽然功能不同，但在网络结构的形式上是相同的。
　　构建完整BAS系统的通信系统，应包含：
　　OCC控制中心BAS系统局域网
　　各车站内BAS系统局域网
　　车辆段BAS系统局域网
　　车站内系统局域网与现场设备间的连接
　　以及各局域网与骨干通信平台间的可靠连接
　　网络结构特点

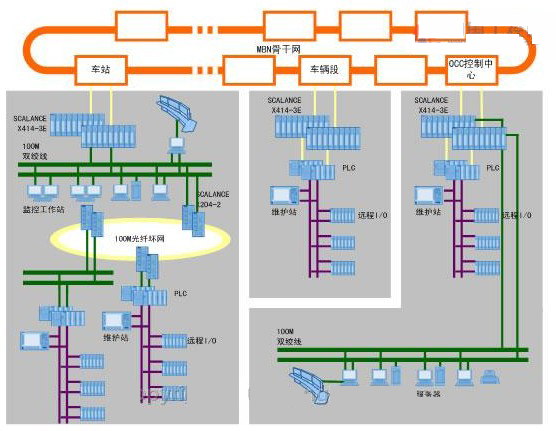

　　各车站、车辆段和控制中心等均作为MBN骨干网的网络节点，每个节点采用主备冗余的两套SCALANCE
　　X200系列交换机，构建高度冗余的双环网。HSR环网可以在300ms内完成单点故障的冗余切换。双网互为备份关系，当一个网络故障时，由另一个网络来承担通讯负载。
　　考虑到骨干网和互连监控系统的实时性，和在突发事故产生时各系统数据量突增的特点，该网络的吞吐量必须足够大，以保证系统的性能和将来的扩充能力。因此各网络节点与MBN骨干网接口处使用SCALANCE X 400系列交换机，采用1000Mbit/s的光纤连接接入MBN骨干网。
　　为了保证BAS系统数据安全性，通过VLAN，将BAS系统与其他子系统隔离。各交换机以及连接设备的管理信息，可通过OPC server的方式集成到管理平台，提供简便的维护方式。
　　方案利益
　　连接分散分布的各个车站、车辆段与控制中心
　　车站内设备间建立稳定可靠的冗余环网
　　与MBN骨干环网的千兆高速连接
　　通过VLAN将各车站BAS系统与其他系统的通讯隔离。
　　简便快捷的维护方式
　　卡轨安装设计、适合控制柜安装及恶劣环境。
　　搭建工业以太网的通讯网络，为城市轨道交通提供了完整的BAS系统通讯平台，提高城市轨道交通的自动化监控程度，使之有发展成为无人值守的现代化轨道交通系统。同时，由于使用统一开放的以太网通讯平台，为城市轨道交通的各个子系统与MBN骨干网提供了统一的接口。使环境监控系统得以与防灾控制、公安信号、视频、机电设备控制、自动售检票系统等各监控子系统有效的集成在一起，组成了整个综合监控系统。这些综合监控系统的启用，实现了城市轨道交通列车驾驶、运行控制、调度指挥的高度自动化。
