西门子SCALANCE W在炼钢车间天车系统中的应用
发布时间：2009/6/29 10:40:44 修改时间：2009/6/29 10:40:44 浏览次数：3168

　　特点：
　　在钢铁厂招标项目中，要求炼钢车间内7台450/80t铸造起重机上PLC与中空室之间通过无线通讯交换数据。起重机在车间内共分布4个跨：第一二跨长300米，各分布两台吊车，第三个跨长650米，分布1台吊车，第四个跨长650米，分布两台吊车，中控室在第二跨和第三跨之间。
　　需求：
　　主干不用线缆
　　在线诊断
　　更高的可用性
　　物流过程的改进
　　移动服务和维护
　　运转机动灵活
　　方案介绍：

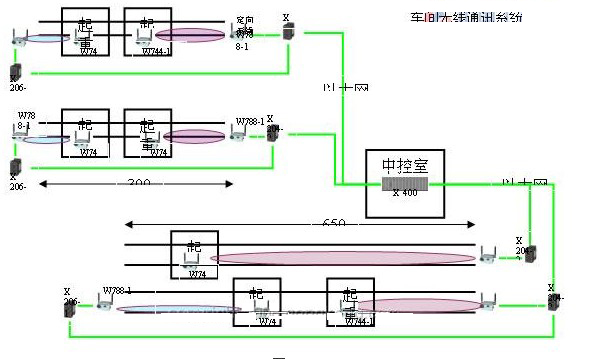

　　该项目为室内无线通讯系统解决方案，在车间内共有4条轨道，每条轨道上一台起重机，控制室通过无线来控制起重机，完成相应的工作。根据现场情况，采用西门子SCALANCE W与SCALANCE X系列交换机，在室内用交换机通过光纤搭建工业以太网（在天花板上进行布线），保证传输带宽（100Mbps）与距离（500米左右），用接入点设备SCALANCE W788-1（防护等级IP65）与客户端设备SCALANCE W744-1（防护等级IP65）建立无线通讯信道，无线通讯带宽54Mbps,其中3 条轨道上个有2台起重机，在这3条轨道两端各放置2个接入点设备，另一条轨道上放置1个接入点设备，为了避免干扰，接入点与客户端通讯采用不同的信道（共有11个信道可以选择），Ｗ788-1采用定向天线（范围１千米），W744-1采用全向天线（范围100米，随设备提供），天线在实际的安装中要可视距。另外，起重机需要提供以太网接口，由于起重机上为S7-400，需增加网卡CP443-1一块。

　　SCALANCE　W788-1/W744-1

定向天线/全向天线图1

行车使用无线产品图

　　图2

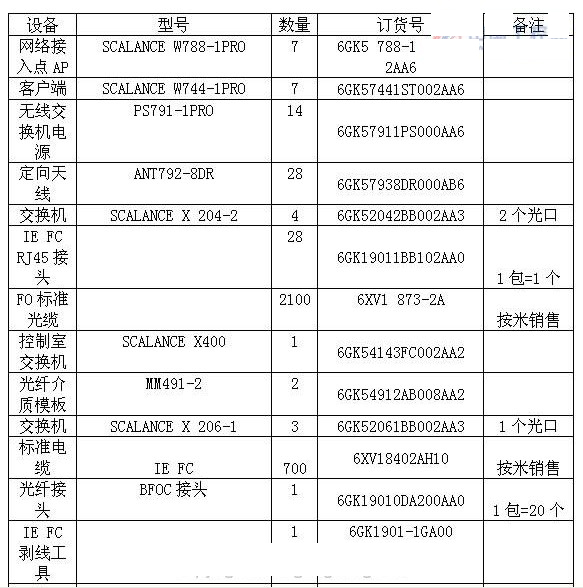

　　配置表：表1 天车系统配置材料表

　　优点：
　　移动解决方案
　　适用于恶劣环境的产品
　　不再需要托缆
　　与定位仪器配合能精确定位出天车的位置能实时的将数据传送至MES系统图3 炼钢厂天车实拍图
