西门子SIMATIC高防护等级分布式I/O系统在高炉辅控系统中的应用
发布时间：修改时间：2009/6/30 17:43:11 浏览次数：1874

　　项目介绍及行业意义：
　　为了提高产能，用户在建新的高炉。高炉煤粉PLC控制系统是其辅控系统。整个煤粉控制系统大约有500点左右的信号需要采集、控制；同时现场信号较分散，局部又相对集中，且应用环境极端恶劣。因此现场I/O设备与PLC之间要求采用现场总线通讯，并对现场I/O设备有高防护等级的防尘、防水要求。
　　西门子解决方案：
　　基于客户与现场应用的需求，我们采用西门子最新高防护等级的基于PROFIBUS场总线通讯方式的分布式I/O-SIMATIC ET 200PRO作为现场子站来构架此系统。ET 200PRO是一款多功能的防护等级可达为IP67的模块化I/O产品，该产品具有如下的几个突出的特点：
　　最大可扩展16个模块；
　　*总线接口和I/O模块可进行热插拔及永久接线；
　 *灵活的背板现场总线；
　　*抗振性能良好，最高可达5G(连续振动).
　　*集成的T功能；
　　*强大的诊断与自诊断功能大大地提升了系统的先进性；
　　*体积更小；
　　从上面的特点可以看出，应用ET 200PRO构成系统时，发挥了现场总线的诸多优点,能够很好的满足客户需求.。
　　系统的工作原理为：现场的各类信号通过电线电缆与ET 200PRO的I/O接口点对点地连接，并通过PROFIBUS现场总线传输到主控制器。
　　现场总计设置10个ET 200PRO子站，各子站之间采用PROFIBUS总线通讯方式，在电流要求大的子站内通过扩展电源模块来增加电流，通过此方式，有效地减少了PROFIBUS 总线上的节点数量，使系统从原设计的60多个节点下降到现在的12个节点，极大的减少了站点数量，降低了客户成本。

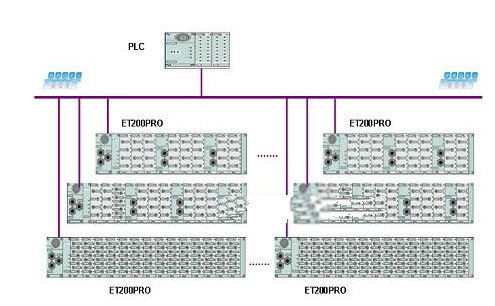

　　系统架构图
　　高炉煤粉控制系统拓扑结构

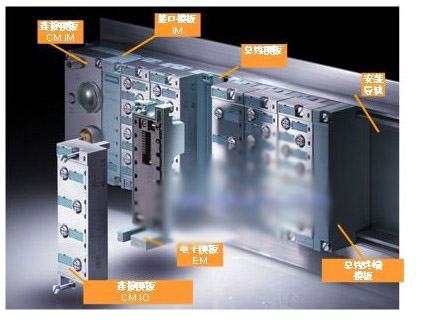

　　下图为ET 200PRO产品结构图
