概述

PCI 模板，用于将PC 和SIMATIC PG/PC 连接到工业以太网， 10/100 Mbit/s，全/ 半双工，具有自感应功能（Universal Key 3.3 V 和5 V ；33MHz/66MHz ；32 位，可在64 位PCI X 系统中执行）
以太网实时ASIC ERTEC 400
集成4 端口实时交换机
通讯服务：
- PROFINET 控制器
- 支持运动控制应用中的同步实时模式（即将推出）
- S7 通讯
- S5 兼容通讯（SEND/RECEIVE）
- 编程器/OP 通讯
直接存储器访问，性能高
通过SNMP，集成在网络管理系统中
丰富的模板安装、调试和操作诊断功能
高性能的OPC 服务器和组态工具，都包含在模板或相应通讯软件的供货范围内。
优点

理想用于通过集成4 端口实时交换机安装在局域网中
连接业以太网现场设备与PROFINET。
如果用作PROFINET 控制器，通过IO-Base 接口，可直接存储访问过程数据
OPC 作为标准接口
通过实时ASIC ERTEC 400 以及PROFINET RT 和IRT 支持，可减轻主机CPU 的负荷，使PC 具有较高的计算能力
支持运动控制应用中的同步实时模式（即将推出）
使用开发工具包DK-1616，可很容易地移植到其它操作系统环境
即使在PC 断开时，亦能通过任选外部电源进行交换操作
应用

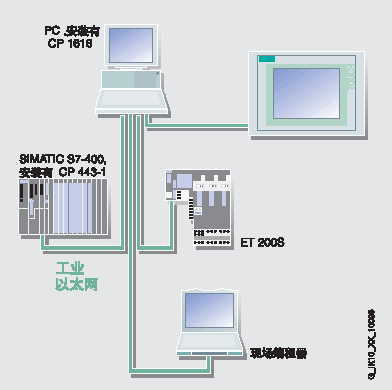

使用CP 1616，可以连接带有PCI 插槽的SIMATIC 编程器/PC 到工业以太网/PROFIBUS。
CP 1616 为PC 上的控制任务提供高性能的支持（基于PC 的控制，数控系统，机械手控制）。
借助于IRT （同步实时）模式，该通讯处理器理想用于运动控制领域对时间要求严格的同步闭环控制（即将推出）。
使用集成4 端口交换机，可经济实现具有不同拓扑结构的系统解决方案和组态。
CP 1616 提供有用于SIMATIC 编程器/PC 和工控机的通讯功能：
· PROFINET 控制器
· SIMATIC S5/S7/C7 系统
· 编程器/PC
· 主机PC
· HMI 设备
使用开发工具包DK-1616，模板可集成在其它操作系统中。
CP 1616 还可用于Microsoft Windows 下的PC，通过一个NDIS 驱动，作为以太网卡。
设计

以太网
- 4 个RJ45 接口
- 集成4 端口实时交换机，10/100Mbit/s 以太网
- 半双工/ 全双工
- 自感应/ 自动协商
PCI 接口：
- PCI 2.2/2.3
- 32 位，用于在64 位PCI X 系统中执行
- 33 MHz 或66 MHz
- Universal Key 3.3 V 和5 V
- 通过PCI 标准机制（即插即用）安装
主机接口/ 处理器：
- 内置双端口RAM
- 内置程序闪存
- 内置ARM 946 RISK 处理器（32 位），用于预处理
电源：
- 工作电压：5 V，通过PCI
- 可选外部9-12 V DC 馈电，用于PC 断开时的交换机运行
规格：
- 短PCI 模式
功能

CP 1616 可作为PROFINET 控制器运行，将过程图像（输入、输出和诊断数据）保存在通讯处理器的存储区，并可自动执行与IO 设备的高性能数据传输。

实时
支持实时和同步等时PROFINET 以太网实时特性（同步实时即将推出）。CP 1616 的实时以太网特性可保证极短的循环时间，具有高精度的时钟脉冲速率。

交换

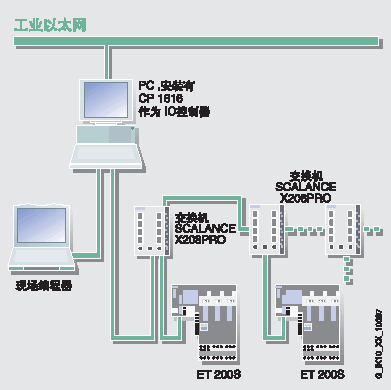

根据工业要求，使用4 端口实时交换机，可以组态具有支线的总线型拓扑结构网络，无需外部交换机部件。
借助于独立外部电源供电功能，即使在PC 断开时仍能执行交换功能。

软件包
提供有以下通讯访问选件用于Windows 操作系统：

IO-Base （随CP 1616 一起提供）可用于：
· PROFINET 通讯：
- PROFINET 控制器：
用于连接现场设备与PROFINET 以太网。
- 通过同步等时模式，同步访问PROFINET 实时数据（即将推出）；
这可保证极短的循环时间，高精度的时钟脉冲速率；通过优化同步精度、同步模式和循环时间，可实现高性能的运动控制应用。
· 直接存储访问过程数据。IO 设备的过程数据总是一致的，IO 编程接口为PC编程器提供传输数据的功能调用。
· 该接口不仅提供为快速存取PROFINET IO 控制器，还提供移植到其它操作系统环境（例如VX Works，QNX，RMOS，RTX）的基础。
· CP 1616 的IO-Base 接口与SOFTNET PN IO 接口兼容

S7-1616 用于：
· 编程器/OP 通讯；
使用该软件，可以通过工业以太网结合STEP 5/ STEP 7 PLC 对 SIMATIC S5 和S7 PLC进行编程。
· S7 通讯；
使用S7 接口，PC 应用程序（例如WinCC）和应用程序可以访问SIMATIC S7 系统部件。
· S5 兼容通讯（SEND/RECEIVE）
提供以下服务：
· 连接准备服务
· 数据传输服务
对于非Windows 操作系统：

DK-1616 开发工具包，用于：
· PROFINET 通讯：
- PROFINET 控制器
使用DK-1616，CP 1616 通讯处理器可集成到任何操作系统环境中。它包括所需的驱动源代码和脚本。

用户接口

OPC 接口
包含在相应软件包中的OPC 服务器，可以用作PROFINET、S5 兼容通讯和S7 通讯的标准编程接口，用于连接自动化技术功能应用到具有OPC 功能的Windows 应用程序（Office，HMI 系统等）。

通过C 语言库的编程接口
如果想通过C/C++ 直接使用PROFINET 控制器功能，则还需要 IO-Base 接口。该接口在结构上类似于PROFIBUS 模板CP 5613 和CP 5614 的DP Base 接口。因此，可将现有PROFIBUS DP 主站应用程序移植到PROFINET IO-Controller 应用程序中。 SIMATIC NET 产品可以用下列编译器：
· Microsoft Visual C++ V6.0
· Microsoft Visual C++.NET

诊断
通过STEP 7 或SNMP，可提供丰富的诊断选项，包括：
· 一般诊断与统计功能
· 连接诊断
· 指定PROFINET 现场设备的诊断
· 通过SNMP V1 MIB-II，集成在网络管理系统中

组态
CP 1616 使用STEP 7/NCM PC，V5.3 SP2 及以上进行组态。 NCM PC 包含在软件包的供货范围内。
