产品简介

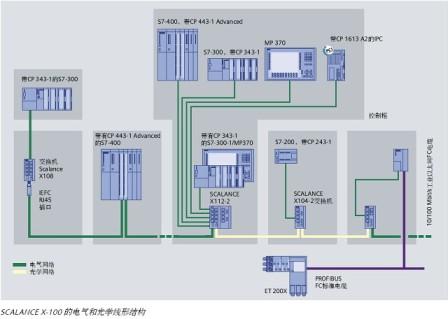

SCALANCE X100系列非网管型交换机，带有24处插口，最适合用于总线型和星形型网络结构组态(10/100 Mbit/s)，以太网及相关机器应用的现场诊断。坚固精巧的金属外壳很适合于工业使用，安装在控制柜内时可节省空间。 SCALANCE X-100交换机可被用做电气和电气/光学两种可用形式，当它们加入进网络时，可实现电气电路和光学电路的相互转换。

·SCALANCE X-108配置8个电气端口
·SCALANCE X116配置16个电气端口
·SCALANCE X124配置24个电气端口
·SCALANCE X104-2配置4个电气端口和2个光学端口 (BFOC)
·SCALANCE X106-1配置6个电气端口和一个光学端口(BFOC)
·SCALANCE X112-2配置12个电气端口和2个光学端口 (BFOC)
·通过LED(电源、链路状态、数据通讯)和信号触点(信号掩码可使用按钮现场设置)进行设备诊断。
·电源冗余。
·配有固定护套的RJ45端口，专门为符合PROFINET标准要求的工业以太网连接插头设计，IE FC RJ45插口，有去除应力和扭力的
功能。
·借助于集成的自动跳线功能，可使用非交叉电缆。
·数据传输率的自动检测和协商可借助自动侦测来实现。

SCALANCE X-100产品选型参数

入门级和非网管型交换机
	SCALANCE X104-2	SCALANCE X106-1
产品描述
型号	SCALANCE X104-2，非网管型工业以太网交换机， 4 X 10/100Mbit/s RJ45端口， 2 X 100Mbit/s多模接口， LED 诊断，故障信号显示，设置连接按钮，冗余电源输入。电子手册光盘	SCALANCE X106-1，非网管型工业以太网交换机，6X10/100Mbit/s RJ45端口1 X 100 Mbit/s multimode BFOC， LED 诊断，故障信号显示，设置连接按钮，冗余电源输入。电子手册光盘
订货号	6GK5104-2BB00-2AA3	6GK5106-1BB00-2AA3
传输速率	10/100 Mbit/s	10/100 Mbit/s
接口类型
电气	4 x RJ45接口 (10/100 Mbit/s; TP)	6 x RJ45接口 (10/100 Mbit/s; TP)
光学	2x BFOC接口 (100 Mbit/s)	1x BFOC接口 (100 Mbit/s)
电源连接	1 x 4针端子排	1 x 4针端子排
信号触发连接	1 x 2针端子排	1 x 2针端子排
电源电压	2 x DC 24V (18V to 32 V)	2 x DC 24V (18V to 32 V)
电流消耗	175 mA	150 mA
功率	4.2 W	3.6W
网络范围参数/双绞线缆长度
0–100 m	带有工业快速连接RJ45插头的工业标准电缆或用0-90米工业标准电缆连接的RJ45接口的插座+10米双绞线	带有工业快速连接RJ45插头的工业标准电缆或用0-90米工业标准电缆连接的RJ45接口的插座+10米双绞线
0–85 m	带有工业快速连接RJ45插头的船用/拖缆或用0-75米船用/拖缆连接的RJ45接口的插座+10米双绞线	带有工业快速连接RJ45插头的船用/拖缆或用0-75米船用/拖缆连接的RJ45接口的插座+10米双绞线
0–55 m	带有工业快速连接RJ45插头的扭转双绞线或用0-45米扭转双绞线连接的RJ45接口的插座+10米双绞线	带有工业快速连接RJ45插头的扭转双绞线或用0-45米扭转双绞线连接的RJ45接口的插座+10米双绞线
0–3000 m	玻璃光纤 62.5/125 μm 或 50/125 μm； ≤1.0 dB/km 1300 nm波长； ≥600 MHz x km	采用62.5/125 μm或50/125 μm多模玻璃光纤; ≤1.0 dB/km 1300 nm波长; ≥600 MHz x km
工作环境条件
工作温度	-10?C 至 + 60?C	-10?C 至+60?C
运输／存储温度	-40?C 至 +80?C	-40?C 至 +80?C
工作湿度	< 95%，无凝结	< 95%，无凝结
机械结构
尺寸(W x H x D)mm	60 x 125 x 124	60 x 125 x 124
重量	780 g	780 g
安装方式	标准导轨安装， S7-300 导轨，壁板安装	标准导轨安装， S7-300 导轨，壁板安装
防护等级	IP 30
认证
Radio interference level	EN 61000-6-4 Class A	EN 61000-6-4 Class A
Interference immunity	EN 61000-6-2	EN 61000-6-2
CuL listing	UL 60950-1, CSA C22.2 No. 60950-1 VL 1604 and 2279	UL 60950-1, CSA C22.2 No. 60950-1 VL 1604 and 2279
FM	FM 3611	FM 3611
ATEX Zone 2	EN 50021	EN 50021
C-Tick	AS/NZS 2064 (ClassA)	AS/NZS 2064 (Class A)
CE	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2, EN 61000-6-4
船级社认证
	美国舰艇协会	美国舰艇协会
	英国劳氏船级社	英国劳氏船级社
	挪威船级社	挪威船级社
	德国劳氏船级社	德国劳氏船级社
	日本海事协会	日本海事协会
平均无故障时间（MTBF）	134.87年..	136.65年

入门级和非网管型交换机
	SCALANCE X108	SCALANCE X112-2
产品描述
型号	SCALANCEX108, 非网管型工业以太网交换机, 8X 10/100Mbit/s RJ45端口, LED 诊断, 故障信号显示，设置连接按钮, 冗余电源输入。电子手册光盘	SCALANCE X112-2, 非网管型工业以太网交换机, 12 X 10/100Mbit/s RJ45端口, 2 X 100Mbit/s多模接口, LED诊断, 故障信号显示，设置连接按钮, 冗余电源输入。手册
订货号	6GK5108-0BA00-2AA3	6GK5112-2BB00-2AA3
传输速率	10/100 Mbit/s	10/100 Mbit/s
接口类型	10/100 Mbit/s	10/100 Mbit/s
电气	8 x RJ45接口 (10/100 Mbit/s; TP)	12 x RJ45接口 (10/100 Mbit/s; TP)
光学	–	2 x BFOC接口 (100 Mbit/s)
电源连接	1 x 4针端子排	1 x 4针端子排
信号触发连接	1 x 2针端子排	1 x 2针端子排
电源电压	2 x DC 24 V (18 V to 32 V)	2 x DC 24 V (18 V to 32 V)
电流消耗	140 mA	215 mA
功率	3.36 W	5.16 W
网络范围参数/双绞线缆长度
0–100 m	带有工业快速连接RJ45插头的工业标准电缆或用0-90米工业标准电缆连接的RJ45接口的插座+10米双绞线	带有工业快速连接RJ45插头的工业标准电缆或用0-90米工业标准电缆连接的RJ45接口的插座+10米双绞线
0–85 m	带有工业快速连接RJ45插头的船用/拖缆或用0-75米船用/拖缆连接的RJ45接口的插座+10米双绞线	带有工业快速连接RJ45插头的船用/拖缆或用0-75米船用/拖缆连接的RJ45接口的插座+10米双绞线
0–55 m	带有工业快速连接RJ45插头的扭转双绞线或用0-45米扭转双绞线连接的RJ45接口的插座+10米双绞线	带有工业快速连接RJ45插头的扭转双绞线或用0-45米扭转双绞线连接的RJ45接口的插座+10米双绞线
0–3000 m	–	采用62.5/125 μm或50/125 μm多模玻璃光纤; ≤1.0 dB/km 1300 nm波长; ≥600 MHz x km
工作环境条件
工作温度	-20?C 至+ 70?C	-10?C 至+ 70?C
运输／存储温度	-40?C 至 +80?C	-40?C 至 +80?C
工作湿度	< 95%，无凝结	< 95%，无凝结
机械结构
尺寸(W x H x D)mm	60 x 125 x 124	120 x 125 x 124
重量	780 g	1100 g
安装方式	标准导轨安装， S7-300 导轨，壁板安装	标准导轨安装， S7-300 导轨，壁板安装
防护等级	IP 30	IP 30
认证
Radio interference level	EN 61000-6-4 Class A	EN 61000-6-4 (Industrie, Class A)
Interference immunity	EN 61000-6-2	EN 61000-6-2 (industry, Class A)
CuL listing	UL 60950-1, CSA C22.2 No. 60950-1 VL 1604 and 2279	UL 60950-1, CSA C22.2 Nr. 60950-1
FM	FM 3611	FM 3611
ATEX Zone 2	EN 50021	EN 60079-15
C-Tick	AS/NZS 2064 (ClassA)	AS/NZS 2064 (ClassA)
CE	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2,EN 61000-6-4
船级社认证
	美国舰艇协会	美国舰艇协会
	英国劳氏船级社	英国劳氏船级社
	挪威船级社	挪威船级社
	德国劳氏船级社	德国劳氏船级社
	日本海事协会	日本海事协会
平均无故障时间（MTBF）	139.83年	61.3年

入门级和非网管型交换机
	SCALANCE X116	SCALANCE X124
产品描述
型号	SCALANCE X116，非网管型工业以太网交换机, 16 X 10/100Mbit/s RJ45端口, LED 诊断,故障信号显示，设置连接按钮, 冗余电源输入。手册。	SCALANCE X124, 非网管型工业以太网交换机, 24 X 10/100Mbit/s RJ45端口, LED诊断,故障信号显示，设置连接按钮, 冗余电源输入。手册。
订货号	6GK5116-0BA00-2AA3	6GK5124-0BA00-2AA3
传输速率	10/100 Mbit/s	10/100 Mbit/s
接口类型
电气	16 x RJ45接口 (10/100 Mbit/s; TP)	24 x RJ45接口 (10/100 Mbit/s; TP)
光学	–	–
电源连接	1 x 4针端子排	1 x 4针端子排
信号触发连接	1 x 2针端子排	1 x 2针端子排
电源电压	2 x DC 24 V (18 V to 32 V)	2 x DC 24 V (18 V to 32 V)
电流消耗	185 mA	200 mA
功率	4.40 W	4.80 W
网络范围参数/双绞线缆长度
0–100 m	带有工业快速连接RJ45插头的工业标准电缆或用0-90米工业标准电缆连接的RJ45接口的插座+10米双绞线	带有工业快速连接RJ45插头的工业标准电缆或用0-90米工业标准电缆连接的RJ45接口的插座+10米双绞线
0–85 m	带有工业快速连接RJ45插头的船用/拖缆或用0-75米船用/拖缆连接的RJ45接口的插座+10米双绞线	带有工业快速连接RJ45插头的船用/拖缆或用0-75米船用/拖缆连接的RJ45接口的插座+10米双绞线
0–55 m	带有工业快速连接RJ45插头的扭转双绞线或用0-45米扭转双绞线连接的RJ45接口的插座+10米双绞线	带有工业快速连接RJ45插头的扭转双绞线或用0-45米扭转双绞线连接的RJ45接口的插座+10米双绞线
0–3000 m	–	–
工作环境条件
工作温度	-20?C 至+ 70?C	-20?C 至+ 70?C
运输／存储温度	-40?C 至 +80?C	-40?C 至 +80?C
工作湿度	< 95%，无凝结	< 95%，无凝结
机械结构
尺寸(W x H x D)mm	120 x 125 x 124	180 x 125 x 124
重量	1100 g	1500 g
安装方式	标准导轨安装， S7-300 导轨，壁板安装	标准导轨安装， S7-300 导轨，壁板安装
防护等级	IP 30	IP 30
认证
Radio interference level	EN 61000-6-3 (residential area, Class B)	EN 61000-6-3 (residential area, Class B)
Interference immunity	EN 61000-6-2 (industry, Class A)	EN 61000-6-2 (industry, Class A)
CuL listing	UL 60950-1, CSA C22.2 Nr. 60950-1	UL 60950-1, CSA C22.2 Nr. 60950-1
FM	FM 3611	FM 3611
ATEX Zone 2	EN 60079-15	EN 60079-15
C-Tick	AS/NZS 2064 (ClassA)	AS/NZS 2064 (ClassA)
CE	EN 61000-6-2, EN 61000-6-3	EN 61000-6-2,EN 61000-6-3
船级社认证
	美国舰艇协会	美国舰艇协会
	英国劳氏船级社	英国劳氏船级社
	挪威船级社	挪威船级社
	德国劳氏船级社	德国劳氏船级社
	日本海事协会	日本海事协会
平均无故障时间（MTBF）	61.3年	49.2年

SCALANCE X100产品订货信息

系列	型号	订货号	描述
SCALANCE X100 不可网管交换机	X101-1	6GK51011BB002AA3	带有1个百兆RJ45端口，1个百兆多模光纤端口
	X101-1LD	6GK51011BC002AA3	带有1个百兆RJ45端口，1个百兆单模光纤端口
	X101-1POF	6GK51011BH002AA3	带有1个百兆RJ45端口，1个百兆POF端口
	X101-1AUI	6GK51011BX002AA3	带有1个百兆RJ45端口，1个百兆AUI端口
	X101-1FL	6GK51011BY002AA3	带有1个百兆RJ45端口，1个百兆FL端口
	X104-2	6GK51042BB002AA3	带有4个百兆RJ45端口，2个百兆多模光纤端口
	X106-1	6GK51061BB002AA3	带有6个百兆RJ45端口，1个百兆多模光纤端口
	X108	6GK51080BA002AA3	带有8个百兆RJ45端口
	X112-2	6GK51122BB002AA3	带有12个百兆RJ45端口，2个百兆多模光纤端口
	X116	6GK51160BA002AA3	带有16个百兆RJ45端口
	X124	6GK51240BA002AA3	带有24个百兆RJ45端口
