SIEMENS PROFINET交换机——SCALANCE X-200IRT 同步等时型
发布时间：2008/11/13 21:33:43 修改时间：2009/2/11 10:03:33 浏览次数：9026

产品简介

     SCALANCE X200系列网管型交换机最适合用于总线型和星形结构(10/100 Mbit/s)的以太网。
     SCALANCE X200壳身设计紧凑，安装进控制柜时节省空间，功能强大可轻松扩展网络。

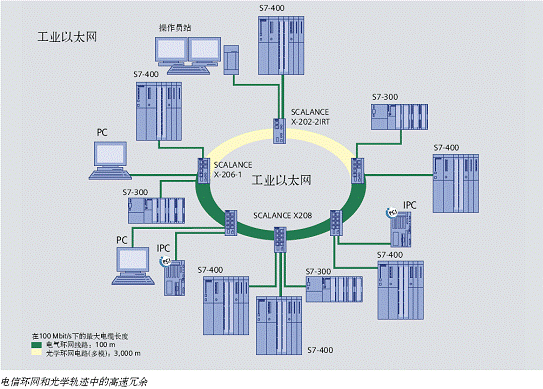

     SCALANCE X200当作为冗余管理器与SCALANCE X-400/X-200 IRT或OSM/ESM组合时，由于实现了环形冗余，因此，它提供了高效网络可用性。
     利用C-PLUG交换介质，即便没有编程设备，设备也可以快速更换；C-PLUG还可以确保在不需过于专业知识的情况下将更改配置和数据的应用程序传输到另一台SCALANCE X200交换机上。
     该装置易于将SCALANCEX200交换机系列产品集成为符合PROFINET标准的进程及系统诊断功能。

SCALANCE X-200交换机有电气和电气/光学两种形式，当这种变量加到网络中后，便可实现电气电路和光学电路间的转换：
·SCALANCE X208配置8个电气端口
·SCALANCE X208PRO配置8个电气端口
防护等级是IP65，可组建星形网络结构也可安装在控制柜外面，运转条件是24V直流电，或是有特殊要求时由PS791-1 PRO供230V交流电
·SCALANCE X204-2/X204-2LD配置4个电气端口和2个光学端口(BFOC)
·SCALANCE X206-1 /X206-1 LD配置6个电气端口和一个光学端口(BFOC)
·SCALANCE X212-2/X212-2LD配置12个电气端口和2个光学端口(BFOC)
·SCALANCE X216配置16个电气端口
·SCALANCE X224配置24个电气端口

SCALANCE X-200产品选型参数

网管型交换机
	SCALANCE X204-2	SCALANCE X204-2LD
产品描述
型号	SCALANCE X204-2，网管型交换机，带有4个10/100Mbit/s RJ45接口，2个100Mbit/s多模 BFOC接口，LED诊断功能，故障信号显示，连接设置按钮，冗余电源输入，PROFINET IO设计，网络管理，可组成冗余环，可选C-Plug，电子手册光盘。	SCALANCE X204-2LD，网管型交换机，带有4个10/100Mbit/s RJ45接口，2个100Mbit/s 单模 BFOC接口，LED诊断功能，故障信号显示，连接设置按钮，冗余电源输入，PROFINET IO设计，网络管理，可组成冗余环，可选C-Plug，电子手册光盘。
订货号	6GK5204-2BB10-2AA3	6GK5204-2BC10-2AA3
传输速率	10/100 Mbit/s	10/100 Mbit/s
接口类型
电气	4 x RJ45接口 (10/100 Mbit/s; TP)	4 x RJ45接口 (10/100 Mbit/s; TP)
光学	2 x BFOC接口(100 Mbit/s)	2 x BFOC接口(100 Mbit/s)
电源连接	1 x 4针端子排	1 x 4针端子排
信号触发连接	1 x 2针端子排	1 x 2针端子排
交换介质插槽	C-PLUG	C-PLUG
电源电压	2 x 24V DC? (18V to 32 V)	2 x 24V DC (18V to 32 V)
电流消耗	215 mA	215 mA
功率	5.16 W	5.16W
网络范围参数/双绞线缆长度
0–100 m	带有工业以太网快速RJ45插头的工业标准电缆	带有工业以太网快速RJ45插头的工业标准电缆
0–100 m	用（0-90米）工业标准电缆连接的RJ45插座+10米双绞线	用（0-90米）工业标准电缆连接的RJ45插座+10米双绞线
0–85 m	带有工业以太网快速RJ45插头的工业船用/拖缆	带有工业以太网快速RJ45插头的工业船用/拖缆
0–85 m	用0-75米工业船用/拖缆连接的RJ45插座+10米双绞线	用0-75米工业船用/拖缆连接的RJ45插座+10米双绞线
0–55 m	带有工业快速连接RJ45插头的扭转双绞线	带有工业快速连接RJ45插头的扭转双绞线
0–55 m	用0-45米扭转双绞线连接的RJ45接口的插座+10米双绞线	用0-45米扭转双绞线连接的RJ45接口的插座+10米双绞线
0–3000 m	采用62.5/125 μm或50/125 μm多模玻璃光纤; ≤1.0 dB/km 1300 nm波长; ≥600 MHz x km	–
0-26000m	–	采用10/125 μm单模玻璃光纤;0.5 dB/km 1300 nm波长
工作环境条件
工作温度	-10?C 至 +60?C	0?C 至 + 60?C
运输／存储温度	-40?C 至 +80?C	-40?C 至 +80?C
工作湿度	< 95%，无凝结	< 95%，无凝结
外形
尺寸(W x H x D)mm	60 x 125 x 124	60 x 125 x 124
重量	780 g	780 g
安装方式	标准导轨安装， S7-300 导轨，壁板安装	标准导轨安装， S7-300 导轨，壁板安装
防护等级	IP 30	IP 30
认证
Radio interference level	EN 61000-6-4 Class A	EN 61000-6-4 Class A
Interference immunity	EN 61000-6-2	EN 61000-6-2
CuL listing	UL 60950-1, CSA C22.2 No. 60950-1	UL 60950-1, CSA C22.2 No. 60950-1
FM	FM 3611	FM 3611
ATEX Zone 2	EN 50021	EN 50021
C-Tick	AS/NZS 2064 (Class A)	AS/NZS 2064 (Class A)
CE	EN 61000-6-2,EN 61000-6-4	EN 61000-6-2, EN 61000-6-4
船级社认证
	-	-
	英国劳氏船级社	英国劳氏船级社
	挪威船级社	挪威船级社
	德国劳氏船级社	德国劳氏船级社
	日本海事协会	日本海事协会
	法国船级社	法国船级社
平均无故障时间（MTBF）	109.30年	109.28年
组环能力	有	有
冗余管理器能力	有	有

网管型交换机
	SCALANCE X206-1	SCALANCE X206-1LD
产品描述
型号	SCALANCE X206-1，网管型交换机，带有6个10/100Mbit/s RJ45接口，1个100Mbit/s 多模 BFOC接口，LED诊断功能，故障信号显示，连接设置按钮，冗余电源输入，PROFINET IO设计，网络管理，可组成冗余环，可选C-PLUG，电子手册光盘。	SCALANCE X206-1LD，网管型交换机，带有6个10/100Mbit/s RJ45接口，1个100Mbit/s 单模 BFOC接口，LED诊断功能，故障信号显示，连接设置按钮，冗余电源输入，PROFINET IO设计，网络管理，可组成冗余环，可选C-PLUG，电子手册光盘。
订货号	6GK5206-1BB10-2AA3	6GK5206-1BC10-2AA3
传输速率	10/100 Mbit/s	10/100 Mbit/s
接口类型
电气	6 x RJ45接口 (10/100 Mbit/s; TP)	6 x RJ45接口 (10/100 Mbit/s; TP)
光学	1 x BFOC接口 (100 Mbit/s)	1 x BFOC接口 (100 Mbit/s)
电源连接	1 x 4针端子排	1 x 4针端子排
信号触发连接	1 x 2针端子排	1 x 2针端子排
交换介质插槽	C-PLUG	C-PLUG
电源电压	2 x 24 V DC (18 V to 32 V)	2 x 24 V DC (18 V to 32 V)
电流消耗	200 mA	200 mA
功率	4.8 W	4.8 W
网络范围参数/双绞线缆长度
0–100 m	带有工业以太网快速RJ45插头的工业标准电缆	带有工业以太网快速RJ45插头的工业标准电缆
0–100 m	用（0-90米）工业标准电缆连接的RJ45插座+10米双绞线	用（0-90米）工业标准电缆连接的RJ45插座+10米双绞线
0–85 m	带有工业以太网快速RJ45插头的工业船用/拖缆	带有工业以太网快速RJ45插头的工业船用/拖缆
0–85 m	用0-75米工业船用/拖缆连接的RJ45插座+10米双绞线	用0-75米工业船用/拖缆连接的RJ45插座+10米双绞线
0–55 m	带有工业快速连接RJ45插头的扭转双绞线	带有工业快速连接RJ45插头的扭转双绞线
0–55 m	用0-45米扭转双绞线连接的RJ45接口的插座+10米双绞线	用0-45米扭转双绞线连接的RJ45接口的插座+10米双绞线
0–3000 m	采用62.5/125 μm或50/125 μm多模玻璃光纤; ≤1.0 dB/km 1300 nm波长; ≥600 MHz x km	–
0-26000m	–	采用10/125 μm单模玻璃光纤; 0.5 dB/km? 1300 nm波长
工作环境条件
工作温度	-10?C 至 +60?C	0?C 至 + 60?C
运输／存储温度	-40?C 至 +80?C	-40?C 至 +80?C
工作湿度	< 95%，无凝结	< 95%，无凝结
外形
尺寸(W x H x D)mm	60 x 125 x 124	60 x 125 x 124
重量	780 g	780 g
安装方式	标准导轨安装， S7-300 导轨，壁板安装	标准导轨安装， S7-300 导轨，壁板安装
防护等级	IP 30	IP 30
认证
Radio interference level	EN 61000-6-4 Class A	EN 61000-6-4 Class A
Interference immunity	EN 61000-6-2	EN 61000-6-2
CuL listing	UL 60950-1, CSA C22.2 No. 60950-1	UL 60950-1, CSA C22.2 No. 60950-1
FM	FM 3611	FM 3611
ATEX Zone 2	EN 50021	EN 50021
C-Tick	AS/NZS 2064 (Class A)	AS/NZS 2064 (Class A)
CE	EN 61000-6-2,EN 61000-6-4	EN 61000-6-2, EN 61000-6-4
船级社认证
	–	–
	英国劳氏船级社	英国劳氏船级社
	挪威船级社	挪威船级社
	德国劳氏船级社	德国劳氏船级社
	日本海事协会	日本海事协会
	法国船级社	法国船级社
平均无故障时间（MTBF）	110.47年	110.44年
组环能力	有	有
冗余管理器能力	有	有

网管型交换机
	SCALANCE X208	SCALANCE X208PRO
产品描述
型号	SCALANCE X208，网管型交换机，带有8个10/100Mbit/s RJ45接口，LED诊断功能，故障信号显示，连接设置按钮，冗余电源输入，PROFINET IO设计，网络管理，可组成冗余环，可选C-PLUG，电子手册光盘。	SCALANCE X208PRO，网管型交换机，带有8个10/100Mbit/s M12接口， IP65， LED诊断功能，故障信号显示，连接设置按钮，冗余电源输入，PROFINET IO设计，网络管理，可组成冗余环，可选C-PLUG，电子手册光盘。
订货号	6GK5208-0BA10-2AA3	6GK5208-0HA00-2AA6
传输速率	10/100 Mbit/s	10/100 Mbit/s
接口类型
电气	8 x RJ45接口 (10/100 Mbit/s; TP)	8 x 4-pole M12接口 (10/100 Mbit/s; D-coded)
光学	–	–
电源连接	1 x 4针端子排	2 x 4-pole M12 interface
信号触发连接	1 x 2针端子排	1 x 5针端子排
交换介质插槽	C-PLUG	C-PLUG
电源电压	2 x 24 V DC (18 V to 32 V)	2 x 24 V DC (18 V to 32 V)
电流消耗	185 mA	185 mA
功率	4 W	4 W
网络范围参数/双绞线缆长度
0–100 m	带有工业以太网快速RJ45插头的工业标准电缆	带有工业以太网快速M12插头的工业标准电缆
0–100 m	用（0-90米）工业标准电缆连接的RJ45插座+10米双绞线	带有工业以太网快速M12插头的工业标准电缆
0–85 m	带有工业以太网快速RJ45插头的工业船用/拖缆	带有工业以太网快速M12插头的工业船用/拖缆
0–85 m	用0-75米工业船用/拖缆连接的RJ45插座+10米双绞线	带有工业以太网快速M12插头的工业船用/拖缆
0–55 m	带有工业快速连接RJ45插头的扭转双绞线	带有工业以太网快速RJ45插头的工业扭转双绞线
0–55 m	用0-45米扭转双绞线连接的RJ45接口的插座+10米双绞线	带有工业以太网快速RJ45插头的工业扭转双绞线
0–3000 m	–	–
0-26000m	–	–
工作环境条件
工作温度	-20?C 至 +70?C	-20?C 至 +70?C
运输／存储温度	-40?C 至 +80?C	-40?C 至 +80?C
工作湿度	< 95%，无凝结	< 100%，无凝结
外形
尺寸(W x H x D)mm	60 x 125 x 124	90 x 125 x 124
重量	780 g	1000 g
安装方式	标准导轨安装， S7-300 导轨，壁板安装	标准导轨安装, S7-300 导轨，壁板安装
防护等级	IP 30	IP 65
认证
Radio interference level	EN 61000-6-4 Class A	EN 61000-6-4 Class A
Interference immunity	EN 61000-6-2	EN 61000-6-2
CuL listing	UL 60950-1, CSA C22.2 No. 60950-1	UL 60950-1, CSA C22.2 No. 60950-1
FM	FM 3611	FM 3611
ATEX Zone 2	EN 50021	EN 50021
C-Tick	AS/NZS 2064 (Class A)	AS/NZS 2064 (Class A)
CE	EN 61000-6-2,EN 61000-6-4	EN 61000-6-2, EN 61000-6-4
船级社认证
	美国舰艇协会	美国舰艇协会
	英国劳氏船级社	英国劳氏船级社
	挪威船级社	挪威船级社
	德国劳氏船级社	德国劳氏船级社
	日本海事协会	日本海事协会
	法国船级社	法国船级社
平均无故障时间（MTBF）	112.56年	115.48年
组环能力	有	有
冗余管理器能力	有

网管型交换机
	SCALANCE X212-2	SCALANCE X212-2LD
产品描述
型号	SCALANCE X212-2，网管型交换机，带有12个10/100Mbit/s RJ45接口，2个100Mbit/s多模光纤接口，LED诊断功能，故障信号显示，连接设置按钮，冗余电源输入，PROFINET IO设计，网络管理，可组成冗余环，可选C-PLUG，电子手册光盘。	SCALANCE X212-2LD，网管型交换机，带有12个10/100Mbit/s RJ45接口，2个100Mbit/s单模光纤接口，LED诊断功能，故障信号显示，连接设置按钮，冗余电源输入，PROFINET IO设计，网络管理，可组成冗余环，可选C-PLUG，电子手册光盘。
订货号	6GK5212-2BB00-2AA3	6GK5212-2BC00-2AA3
传输速率	10/100 Mbit/s	10/100 Mbit/s
接口类型
电气	12 x RJ45接口 (10/100 Mbit/s; TP)	12 x RJ45接口 (10/100 Mbit/s; TP)
光学	2 x BFOC FO ports (100 Mbit/s, Multimode FOC)	2 x BFOC FO ports (100 Mbit/s, Singlemode FOC)
电源连接	1 x 4针端子排	1 x 4针端子排
信号触发连接	1 x 2针端子排	1 x 2针端子排
交换介质插槽	C-PLUG	C-PLUG
电源电压	2 x 24 V DC (18 - 32 V DC)	2 x 24 V DC (18 - 32 V DC)
电流消耗	330 mA	330 mA
功率	7.92 W	7.92 W
网络范围参数/双绞线缆长度
0–100 m	带有工业快速连接RJ45插头的工业标准电缆或用0-90米工业标准电缆连接的RJ45接口的插座+10米双绞线	带有工业快速连接RJ45插头的工业标准电缆或用0-90米工业标准电缆连接的RJ45接口的插座+10米双绞线
0–85 m	带有工业以太网快速RJ45插头的工业船用/拖缆	带有工业以太网快速RJ45插头的工业船用/拖缆
0–85 m	用0-75米工业船用/拖缆连接的RJ45插座+10米双绞线	用0-75米工业船用/拖缆连接的RJ45插座+10米双绞线
0–3000 m	玻璃光纤 62.5/125 μm 或 50/125 μm； ≤1.0 dB/km 1300 nm波长； ≥600 MHz x km	—
0-26000m	—	采用10/125 μm单模玻璃光纤；0.5 dB/km 1300 nm波长
工作环境条件
工作温度	0?C 至 +60?C	0?C 至 +60?C
运输／存储温度	-40?C 至 +80?C	-40?C 至 +80?C
工作湿度	< 95%	< 95%
外形
尺寸(W x H x D)mm	120 x 125 x 124	120 x 125 x 124
安装方式	标准导轨安装, S7-300 导轨，壁板安装	标准导轨安装, S7-300 导轨，壁板安装
防护等级	IP 30	IP 30
认证
Radio interference level	EN 61000-6-4 Class A	EN 61000-6-4 Class A
Interference immunity	EN 61000-6-2	EN 61000-6-2
CuL listing	UL 60950-1, CSA C22.2 No. 60950-1	UL 60950-1, CSA C22.2 No. 60950-1
FM	UL1604, UL2279Pt.15	UL1604, UL2279Pt.15
ATEX Zone 2	FM 3611	FM 3611
C-Tick	EN 50021	EN 50021
CE	AS/NZS 2064 (Class A)	AS/NZS 2064 (Class A)
船级社认证	EN 61000-6-4 Class A, EN 61000-6-2	EN 61000-6-4 Class A, EN 61000-6-2
	美国舰艇协会	美国舰艇协会
	英国劳氏船级社	英国劳氏船级社
	挪威船级社	挪威船级社
	德国劳氏船级社	德国劳氏船级社
	日本海事协会	日本海事协会
	法国船级社	法国船级社
平均无故障时间（MTBF）	51.18年	51.18年
组环能力	有	有
冗余管理器能力	有	有

网管型交换机
	SCALANCE X216	SCALANCE X224
产品描述
型号	SCALANCE X216，网管型交换机，带有16个10/100Mbit/s RJ45接口，LED诊断功能，故障信号显示，连接设置按钮，冗余电源输入，PROFINET IO设计，网络管理，可组成冗余环，可选C-PLUG，电子手册光盘。	SCALANCE X224，网管型交换机，带有24个10/100Mbit/s RJ45接口，LED诊断功能，故障信号显示，连接设置按钮，冗余电源输入，PROFINET IO设计，网络管理，可组成冗余环，可选C-PLUG，电子手册光盘。
订货号	6GK5216-0BA00-2AA3	6GK5224-0BA00-2AA3
传输速率	10/100 Mbit/s	10/100 Mbit/s
接口类型
电气	16 x RJ45接口 (10/100 Mbit/s; TP)	24 x RJ45接口 (10/100 Mbit/s; TP)
光学	–	–
电源连接	1 x 4针端子排	1 x 4针端子排
信号触发连接	1 x 2针端子排	1 x 2针端子排
交换介质插槽	C-PLUG	C-PLUG
电源电压	2 x 24 V DC (18 - 32 V DC)	2 x 24 V DC (18 - 32 V DC)
电流消耗	240 mA	350 mA
功率	5.76 W	8.40 W
网络范围参数/双绞线缆长度
0–100 m	带有工业快速连接RJ45插头的工业标准电缆或用0-90米工业标准电缆连接的RJ45接口的插座+10米双绞线	带有工业快速连接RJ45插头的工业标准电缆或用0-90米工业标准电缆连接的RJ45接口的插座+10米双绞线
0–85 m	带有工业以太网快速RJ45插头的工业船用/拖缆	带有工业以太网快速RJ45插头的工业船用/拖缆
0–85 m	用0-75米工业船用/拖缆连接的RJ45插座+10米双绞线	用0-75米工业船用/拖缆连接的RJ45插座+10米双绞线
0-26000m	—	—
工作环境条件
工作温度	-20?C 至 +70?C	-20?C 至 +70?C
运输／存储温度	-40?C 至 +80?C	-40?C 至 +80?C
工作湿度	< 95%	< 95%
外形
尺寸(W x H x D)mm	120 x 125 x 124	180 x 125 x 124
安装方式	标准导轨安装， S7-300 导轨，壁板安装	标准导轨安装， S7-300 导轨，壁板安装
防护等级	IP 30	IP 30
认证
Radio interference level	EN 61000-6-4 Class A	EN 61000-6-4 Class A
Interference immunity	EN 61000-6-2	EN 61000-6-2
CuL listing	UL 60950-1, CSA C22.2 No. 60950-1	UL 60950-1, CSA C22.2 No. 60950-1
cULus for Hazardous Locations	UL1604, UL2279Pt.15	UL1604, UL2279Pt.15
FM	FM 3611	FM 3611
ATEX Zone 2	EN 50021	EN 50021
C-Tick	AS/NZS 2064 (Class A)	AS/NZS 2064 (Class A)
CE	EN 61000-6-4 Class A, EN 61000-6-2	EN 61000-6-4 Class A, EN 61000-6-2
船级社认证
	美国舰艇协会	美国舰艇协会
	英国劳氏船级社	英国劳氏船级社
	挪威船级社	挪威船级社
	德国劳氏船级社	德国劳氏船级社
	日本海事协会	日本海事协会
	法国船级社	法国船级社
平均无故障时间（MTBF）	52.07年	45.87年
组环能力	有	有
冗余管理器能力	有	有

SCALANCE X200产品订货信息：

系列	型号	订货号	描述
SCALANCE X200 可网管交换机	X204-2	6GK52042BB102AA3	带有2个百兆多模光纤端口，4个百兆RJ45端口
	X204-2LD	6GK52042BC102AA3	带有2个百兆单模光纤端口，4个百兆RJ45端口
	X206-1	6GK52061BB102AA3	带有1个百兆多模光纤端口，6个百兆RJ45端口
	X206-1LD	6GK52061BC102AA3	带有1个百兆单模光纤端口，6个百兆RJ45端口
	X208	6GK52080BA102AA3	带有8个百兆RJ45端口
	X212-2	6GK52122BB002AA3	带有2个百兆多模光纤端口，12个百兆RJ45端口
	X212-2LD	6GK52122BC002AA3	带有2个百兆单模光纤端口，12个百兆RJ45端口
	X216	6GK52160BA002AA3	带有16个百兆RJ45端口
	X224	6GK52240BA002AA3	带有24个百兆RJ45端口
	X208PRO	6GK52080CA002AA6	带有8个百兆RJ45端口,防护等级IP65
	X208PRO	6GK52080HA002AA6	带有8个百兆M12端口,防护等级IP65
