西门子工业以太网交换机网管增强型 SCALANCE X-300
发布时间：2008/11/13 21:35:16 修改时间：2009/2/11 10:04:38 浏览次数：9978

产品简介

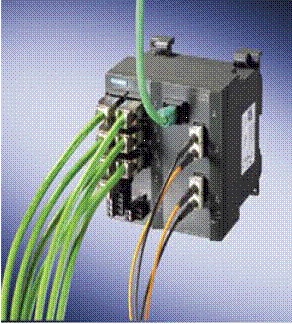

SCALANCE X-300交换机系列的千兆以太网交换机适用于组建总线和星形结构(10/100 Mbit/s)的高效能以太网。可灵活构建光纤和/或电信网络，SCALANCE X300交换机可产生高效的网络可用性，所以，举例说，当它与冗余管理器功能相组合时会生成环形冗余并有冗余电源。在C-PLUG的交换介质帮助下，即便没有编程机，设备也可以快速更换。C-PLUG还可以保证无需过于专业的操作知识下在另一台交换机上实现更改配置和数据应用程序。SCALANCEX-300交换机之间可以建立千兆以太网连接。双绞线用户可以直接连接设备。

     SCALANCE X-400交换机可与之理想的配合，例如，处理诸如 PCS7控制系统。可存在以下的网络拓扑和拓扑的组合：

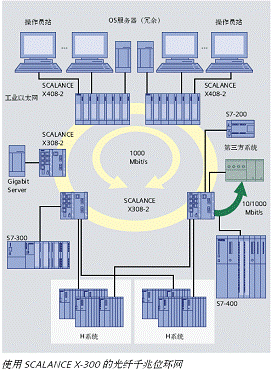

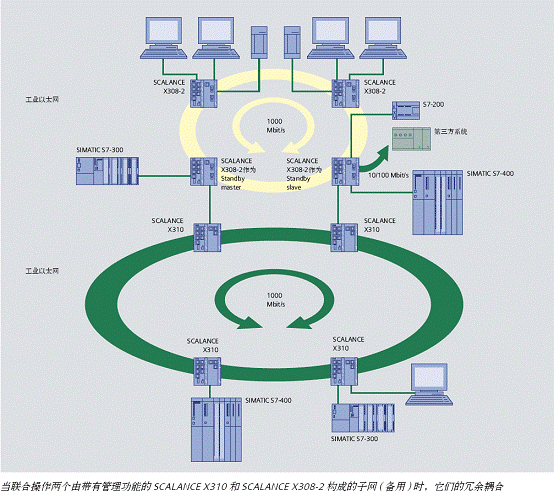

·高速以太网和具有高速媒介冗余的千兆级以太环网；为了防止传输链路或者
  交换机发生错误，多达50个SCALANCE X-300交换机流线型排列连接到
  一个环状网内，对于多模的可组成一个总共长达150 km的线路，或者对单
  模可组成一个总共长达3,500 km的线路。当环状网内一个传输路径或者
  SCALANCE X-300交换机发生错误，传输路径可在0.3秒内重构。
·采用SCALANCE X-300交换机的星形结构: 每个SCALANCE X-300交换
  机有一个星形触点可通过电信号或者光信号与多达10个节点或子网相连。 ·用来连接双绞线的数据端子，或者网段(10/100/1000 Mbit/s级)。

集成化现有网络的配置
现有的网络配置，例如由工业以太网交换机ELS(简约型交换机)，OSM(光学交换模块)和ESM(电气交换模块)构成的网络，很容易用SCALANCE X组件扩展。
已有的百兆级数据端子或者使用百兆级高速以太网的子网很容易被整合到新的网络结构中。

·通过LED(电源、链路状态、数据通讯)和信号触点(信号掩码可
  使用按钮现场设置)进行设备诊断。
·电源冗余。
·配有固定护套的RJ45端口，专门为符合PROFINET标准要求的
  工业以太网连接插头设计，IE FC RJ45插口，有去除应力和扭
  力的功能。
·节省空间的模块化设计。
·借助于集成的自动交叉功能，可使用非交叉电缆。
·借助自动感应和协商功能自动检测和协商数据传输率。
·通过浮动信号连接，SNMP，网络浏览器和PROFINETIO诊断
  功能可进行远距离诊断。
·集成在SIMATIC STEP 7中的组态和诊断功能。
·通过SNMP接入点，交换机可集成在现有网络管理架构中。
·自动E-mail发送功能。
·用于简单更换设备的C-PLUG交换介质。
·支持组播和广播限制。
·通过对VLAN的支持，可集成在企业安全策略(Enterprise
  Security Policies)中。
·协议IGMP Snooping和IGMP Query支持组播过滤和限制。
·与带有OSM，ESM和ELS的SCALANCE X产品相兼容，保护投
  资。

SCALANCE X-300有下面几种型号可供使用:

·SCALANCE X310: 是带有三个千兆级端口和七个高速以太网端口的交换机。
·SCALANCE X308-2: 是带有一个千兆级电气端口、七个高速以太网端口和两个千兆级多模玻璃纤维光学端口(含有 SC插座)的交换
  机。
·SCALANCE X308-2LD: 是带有一个千兆级电气端口、七个高速以太网端口和两个千兆级单模玻璃纤维光学端口(含有SC插座)的交
  换机。
·SCALANCE X307-3: 是带有七个高速以太网端口和三个千兆级多模玻璃纤维光学端口(含有SC插座)的交换机。
·SCALANCE X307-3LD: 是带有七个高速以太网端口和三个千兆级单模玻璃纤维光学端口(含有SC插座)的交换机。
·SCALANCE X308-2LH: 是带有一个千兆级电气端口、七个高速以太网端口和两个千兆级单模长距玻璃纤维光学端口(含有SC插座)
  的交换机。
·SCALANCE X308-2LH+: 是带有一个千兆级电气端口、七个高速以太网端口和两个千兆级单模超长距玻璃纤维光学端口(含有SC插
  座)的交换机。

SCALANCE X-300产品选型参数

防护等级

增强网管型交换机
	SCALANCE X310	SCALANCE X310FE
产品描述
型号	3个10/100/1000Mbit/s和7个10/100Mbit/s RJ45接口,LED诊断功能,故障信号显示,连接设置按钮,冗余电源输入,网络管理功能,Pro?net器件,综合冗余管理,办公室网络功能 (RSTP, VLAN, ..) 网络管理,可选C-PLUG	10个10/100Mbit/s RJ45接口,LED诊断功能,故障信号显示,连接设置按钮,冗余电源输入,网络管理功能,Pro?net器件,综合冗余管理,办公室网络功能 (RSTP, VLAN, ..) 网络管理,可选C-PLUG
订货号	6GK5310-0FA00-2AA3	6GK5310-0BA00-2AA3
传输速率	10/100/1000 Mbit/s	10/100 Mbit/s
接口类型
电气	3 x RJ45接口 (10/100/1000 Mbit/s; TP)?? 7 x RJ45接口 (10/100 Mbit/s; TP)?	10 x RJ45接口 (10/100 Mbit/s; TP)?
光学	–	–
电源连接	1 x 4针端子排	1 x 4针端子排
信号触发连接	1 x 2针端子排	1 x 2针端子排
交换介质插槽	C-PLUG	C-PLUG
电源电压	2 x 24 V DC (18 to 32 V)	2 x 24 V DC (18 to 32 V)
电流消耗	< 400 mA	< 400 mA
功率	9.6 W	9.6 W
网络范围参数/双绞线缆长度
0–100 m	带有工业快速连接RJ45插头的工业标准电缆或用0-90米工业标准电缆连接的RJ45接口的插座+10米双绞线	带有工业快速连接RJ45插头的工业标准电缆或用0-90米工业标准电缆连接的RJ45接口的插座+10米双绞线
0–85 m	带有工业以太网快速RJ45插头的工业船用/拖缆	带有工业以太网快速RJ45插头的工业船用/拖缆
0–85 m	用0-75米工业船用/拖缆连接的RJ45插座+10米双绞线	用0-75米工业船用/拖缆连接的RJ45插座+10米双绞线
0–55 m	带有工业快速连接RJ45插头的扭转双绞线	带有工业快速连接RJ45插头的扭转双绞线
0–3000 m	–	–
0-750m	–	–
0-26km	–	–
0-10km	–	–
工作环境条件
工作温度	0?C 至 +60?C	0?C 至 +60?C
运输／存储温度	-40?C 至 +80?C	-40?C 至 +80?C
工作湿度	< 95%, 无凝结	< 95%, 无凝结
外形
尺寸(W x H x D)mm	120 x 125 x 124	120 x 125 x 124
重量	1.4 kg	1.4 kg
安装方式	标准导轨安装, S7-300 导轨，壁板安装
IP 30	IP 30
认证
Radio interference level	EN 61000-6-4 Class A	EN 61000-6-4 Class A
Interference immunity	EN 61000-6-2	EN 61000-6-2
CuL listing	UL 60950, CSA C22.2 Nr. 60950, UL 508, CSA C22.2 Nr. 14-M91 UL 1604 und 2279 (Hazardous Location)	UL 60950, CSA C22.2 Nr. 60950, UL 508, CSA C22.2 Nr. 14-M91 UL 1604 und 2279 (Hazardous Location)
FM	FM 3611, FM Hazardous Location	FM 3611, FM Hazardous Location
ATEX Zone 2	EN 50021	EN 50021
C-Tick	AS/NZS 2064 (Class A)	AS/NZS 2064 (Class A)
CE	EN 61000-6-2,EN 61000-6-4	EN 61000-6-2,EN 61000-6-4
船级社认证
	–	–
	英国劳氏船级社	英国劳氏船级社
	挪威船级社	挪威船级社
	德国劳氏船级社	德国劳氏船级社
	–	–
平均无故障时间（MTBF）	46年	46年
组环能力	有	有
冗余管理器能力	有	有

增强网管型交换机
	SCALANCE X308-2	SCALANCE X308-2LD
产品描述
型号	2个1000Mbit/s多模光纤SC接口,1个10/100/1000Mbit/s和7个10/100Mbit/s RJ45接口,LED诊断功能,故障信号显示,连接设置按钮,冗余电源输入,网络管理功能,Profinet器件,综合冗余管理,办公室网络功能 (RSTP, VLAN, ..) 网络管理,可选C-PLUG	2个1000Mbit/s单模光纤SC接口,1个10/100/1000Mbit/s和7个10/100Mbit/s RJ45接口,LED诊断功能,故障信号显示,连接设置按钮,冗余电源输入,网络管理功能,Profinet器件,综合冗余管理,办公室网络功能 (RSTP, VLAN,..) 网络管理,可选C-PLUG
订货号	6GK5308-2FL00-2AA3	6GK5308-2FM00-2AA3
传输速率	10/100/1000 Mbit/s	10/100/1000 Mbit/s
接口类型
电气	1 x RJ45接口 (10/100/1000 Mbit/s; TP) 7 x RJ45接口 (10/100 Mbit/s; TP)	1 x RJ45接口 (10/100/1000 Mbit/s; TP) 7 x RJ45接口 (10/100 Mbit/s; TP)
光学	2 x SC sockets (1000 Mbit/s, glass FOC)	2 x SC 接口(1000 Mbit/s, glass FOC)
电源连接	1 x 4针端子排	1 x 4针端子排
信号触发连接	1 x 2针端子排	1 x 2针端子排
交换介质插槽	C-PLUG	C-PLUG
电源电压	2 x 24 V DC (18 to 32 V)	2 x 24 V DC (18 to 32 V)
电流消耗	< 400 mA	< 400 mA
功率	9.6 W	9.6 W
网络范围参数/双绞线缆长度
0–100 m	带有工业快速连接RJ45插头的工业标准电缆或用0-90米工业标准电缆连接的RJ45接口的插座+10米双绞线	带有工业快速连接RJ45插头的工业标准电缆或用0-90米工业标准电缆连接的RJ45接口的插座+10米双绞线
0–85 m	带有工业以太网快速RJ45插头的工业船用/拖缆	带有工业以太网快速RJ45插头的工业船用/拖缆
0–85 m	用0-75米工业船用/拖缆连接的RJ45插座+10米双绞线	用0-75米工业船用/拖缆连接的RJ45插座+10米双绞线
0–55 m	带有工业快速连接RJ45插头的扭转双绞线	带有工业快速连接RJ45插头的扭转双绞线
0–3000 m	–	–
0-750m	玻璃FOC 50/125 μm多模玻璃纤维； 850nm波长时 2.7 dB/km 600 MHz x km	–
0-26km	–	–
0-10km	–	10/125 μm 单模玻璃光纤;1300 nm时,为0.5 dB/km
工作环境条件
工作温度	0 °C 至 +60 °C	0?C 至 +60?C
运输／存储温度	-40?C 至 +80?C	-40?C 至 +80?C
工作湿度	< 95%, 无凝结	< 95%,无凝结
外形
尺寸(W x H x D)mm	120 x 125 x 124	120 x 125 x 124
重量	1.4 kg	1.4 kg
安装方式	标准导轨安装, S7-300 导轨，壁板安装	标准导轨安装, S7-300 导轨，壁板安装
防护等级	IP 30	IP 30
认证
Radio interference level	EN 61000-6-4 Class A	EN 61000-6-4 Class A
Interference immunity	EN 61000-6-2	EN 61000-6-2
CuL listing	UL 60950, CSA C22.2 Nr. 60950, UL 508, CSA C22.2 Nr. 14-M91 UL 1604 und 2279 (Hazardous Location)	UL 60950, CSA C22.2 Nr. 60950, UL 508, CSA C22.2 Nr. 14-M91 UL 1604 und 2279 (Hazardous Location)
FM	FM 3611, FM Hazardous Location	FM 3611, FM Hazardous Location
ATEX Zone 2	EN 50021	EN 50021
C-Tick	AS/NZS 2064 (Class A)	AS/NZS 2064 (Class A)
CE	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2,EN 61000-6-4
船级社认证
	–	–
	英国劳氏船级社	英国劳氏船级社
	挪威船级社	挪威船级社
	德国劳氏船级社	德国劳氏船级社
	–	–
平均无故障时间（MTBF）	48年	48年
组环能力	有	有
冗余管理器能力	有	有

增强网管型交换机
	SCALANCE X307-3	SCALANCE X307-3LD
产品描述
型号	3个1000Mbit/s多模光纤SC接口,7个10/100Mbit/s RJ45接口,LED诊断功能,故障信号显示,连接设置按钮,冗余电源输入,网络管理功能,Profinet器件,综合冗余管理,办公室网络功能 (RSTP, VLAN, ..) 网络管理,可选C-PLUG	3个1000Mbit/s单模光纤SC接口,7个10/100Mbit/s RJ45接口,LED诊断功能,故障信号显示,连接设置按钮,冗余电源输入,网络管理功能,Profinet器件,综合冗余管理,办公室网络功能 (RSTP, VLAN, ..) 网络管理,可选C-PLUG
订货号	6GK5307-3BL00-2AA3	6GK5307-3BM00-2AA3
传输速率	10/100/1000 Mbit/s	10/100/1000 Mbit/s
接口类型
电气	7 x RJ45接口(10/100 Mbit/s；TP)	7 x RJ45接口(10/100 Mbit/s；TP)
光学	3 x SC sockets (1000 Mbit/s, glass FOC)	3 x SC sockets (1000 Mbit/s, glass FOC)
电源连接	1 x 4针端子排	1 x 4针端子排
信号触发连接	1 x 2针端子排	1 x 2针端子排
交换介质插槽	C-PLUG	C-PLUG
电源电压	2 x 24 V DC (18 to 32 V)	2 x 24 V DC (18 to 32 V)
电流消耗	< 400 mA	< 400 mA
功率	9.6 W	9.6 W
网络范围参数/双绞线缆长度
0–100 m	带有工业快速连接RJ45插头的工业标准电缆或用0-90米工业标准电缆连接的RJ45接口的插座+10米双绞线	带有工业快速连接RJ45插头的工业标准电缆或用0-90米工业标准电缆连接的RJ45接口的插座+10米双绞线
0–85 m	带有工业以太网快速RJ45插头的工业船用/拖缆	带有工业以太网快速RJ45插头的工业船用/拖缆
0–85 m	用0-75米工业船用/拖缆连接的RJ45插座+10米双绞线	用0-75米工业船用/拖缆连接的RJ45插座+10米双绞线
0–55 m	带有工业快速连接RJ45插头的扭转双绞线	带有工业快速连接RJ45插头的扭转双绞线
0–3000 m	–	–
0-750m	玻璃FOC 50/125 μm多模玻璃纤维； 850nm波长时 2.7 dB/km 600 MHz x km	–
0-26km	–	–
0-10km	–	10/125 μm 单模玻璃光纤;1300 nm时,为0.5 dB/km
工作环境条件
工作温度	0 °C 至 +60 °C	0?C 至 +60?C
运输／存储温度	-40?C 至 +80?C	-40?C 至 +80?C
工作湿度	< 95%, 无凝结	< 95%,无凝结
外形
尺寸(W x H x D)mm	120 x 125 x 124	120 x 125 x 124
重量	1.4 kg	1.4 kg
安装方式	标准导轨安装, S7-300 导轨，壁板安装	标准导轨安装, S7-300 导轨，壁板安装
防护等级	IP 30	IP 30
认证
Radio interference level	EN 61000-6-4 Class A	EN 61000-6-4 Class A
Interference immunity	EN 61000-6-2	EN 61000-6-2
CuL listing	UL 60950, CSA C22.2 Nr. 60950, UL 508, CSA C22.2 Nr. 14-M91 UL 1604 und 2279 (Hazardous Location)	UL 60950, CSA C22.2 Nr. 60950, UL 508, CSA C22.2 Nr. 14-M91 UL 1604 und 2279 (Hazardous Location)
FM	FM 3611, FM Hazardous Location	FM 3611, FM Hazardous Location
ATEX Zone 2	EN 50021	EN 50021
C-Tick	AS/NZS 2064 (Class A)	AS/NZS 2064 (Class A)
CE	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2,EN 61000-6-4
船级社认证
	–	–
	英国劳氏船级社	英国劳氏船级社
	挪威船级社	挪威船级社
	德国劳氏船级社	德国劳氏船级社
	–	–
平均无故障时间（MTBF）	48年	48年
组环能力	有	有
冗余管理器能力	有	有

增强网管型交换机
	SCALANCE X308-2LH	SCALANCE X308-2LH+
产品描述
型号	2个1000Mbit/s长距离单模光纤SC接口,1个10/100/1000Mbit/s和7个10/100Mbit/s RJ45接口,LED诊断功能,故障信号显示,连接设置按钮,冗余电源输入,网络管理功能,Profinet器件,综合冗余管理,办公室网络功能 (RSTP, VLAN, ..) 网络管理,可选C-PLUG	2个1000Mbit/s超长距离单模光纤SC接口,1个10/100/1000Mbit/s和7个10/100Mbit/s RJ45接口,LED诊断功能,故障信号显示,连接设置按钮,冗余电源输入,网络管理功能,Profinet器件,综合冗余管理,办公室网络功能 (RSTP, VLAN, ..) 网络管理,可选C-PLUG
订货号	6GK5308-2FN00-2AA3	6GK5308-2FP00-2AA3
传输速率	10/100/1000 Mbit/s	10/100/1000 Mbit/s
接口类型
电气	1 x RJ45接口 (10/100/1000 Mbit/s; TP) 7 x RJ45接口 (10/100 Mbit/s; TP)	1 x RJ45接口 (10/100/1000 Mbit/s; TP) 7 x RJ45接口 (10/100 Mbit/s; TP)
光学	2 x SC sockets (1000 Mbit/s, glass FOC)	2 x SC 接口(1000 Mbit/s, glass FOC)
电源连接	1 x 4针端子排	1 x 4针端子排
信号触发连接	1 x 2针端子排	1 x 2针端子排
交换介质插槽	C-PLUG	C-PLUG
电源电压	2 x 24 V DC (18 to 32 V)	2 x 24 V DC (18 to 32 V)
电流消耗	< 400 mA	< 400 mA
功率	9.6 W	9.6 W
网络范围参数/双绞线缆长度
0–100 m	带有工业快速连接RJ45插头的工业标准电缆或用0-90米工业标准电缆连接的RJ45接口的插座+10米双绞线	带有工业快速连接RJ45插头的工业标准电缆或用0-90米工业标准电缆连接的RJ45接口的插座+10米双绞线
0–85 m	带有工业以太网快速RJ45插头的工业船用/拖缆	带有工业以太网快速RJ45插头的工业船用/拖缆
0–85 m	用0-75米工业船用/拖缆连接的RJ45插座+10米双绞线	用0-75米工业船用/拖缆连接的RJ45插座+10米双绞线
0–55 m	带有工业快速连接RJ45插头的扭转双绞线	带有工业快速连接RJ45插头的扭转双绞线
0–3000 m	–	–
0-750m	–	–
0-26km	–	–
0-10km	–	–
0-20km	FOC 9/125 μm单模玻璃纤维: 0.4 dB/km 1550 nm时, 最大允许18 dB的衰减, 带有2 dB链接功率裕量
0-70km		FOC 9/125 μm单模玻璃纤维: 0.28 dB/km 1550 nm时, 最大允许21 dB的衰减, 带有2 dB链接功率裕量
工作环境条件
工作温度	0 °C 至 +60 °C	0?C 至 +60?C
运输／存储温度	-40?C 至 +80?C	-40?C 至 +80?C
工作湿度	< 95%, 无凝结	< 95%,无凝结
外形
尺寸(W x H x D)mm	120 x 125 x 124	120 x 125 x 124
重量	1.4 kg	1.4 kg
安装方式	标准导轨安装, S7-300 导轨，壁板安装	标准导轨安装, S7-300 导轨，壁板安装
防护等级	IP 30	IP 30
认证
Radio interference level	EN 61000-6-4 Class A	EN 61000-6-4 Class A
Interference immunity	EN 61000-6-2	EN 61000-6-2
CuL listing	UL 60950, CSA C22.2 Nr. 60950, UL 508, CSA C22.2 Nr. 14-M91 UL 1604 und 2279 (Hazardous Location)	UL 60950, CSA C22.2 Nr. 60950, UL 508, CSA C22.2 Nr. 14-M91 UL 1604 und 2279 (Hazardous Location)
FM	FM 3611, FM Hazardous Location	FM 3611, FM Hazardous Location
ATEX Zone 2	EN 50021	EN 50021
C-Tick	AS/NZS 2064 (Class A)	AS/NZS 2064 (Class A)
CE	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2,EN 61000-6-4
船级社认证
	–	–
	英国劳氏船级社	英国劳氏船级社
	挪威船级社	挪威船级社
	德国劳氏船级社	德国劳氏船级社
	–	–
平均无故障时间（MTBF）	48年	48年
组环能力	有	有
冗余管理器能力	有	有

SCALANCE X300产品订货信息：

系列	型号	订货号	描述
SCALANCE X300 增强网管型交换机	X310	6GK53100FA002AA3	带有3个千兆RJ45端口,7个百兆RJ45端口
	X308-2	6GK53082FL002AA3	带有1个千兆RJ45端口，2个多模光纤端口和 7个百兆RJ45端口
	X308-2LD	6GK53082FM002AA3	带有1个千兆RJ45端口，2个单模光纤端口和 7个百兆RJ45端口
	X307-3	6GK53073BL002AA3	3个多模光纤端口和7个百兆RJ45端口
	X307-3LD	6GK53073BM002AA3	3个单模光纤端口和7个百兆RJ45端口
	X308-2LH	6GK53082FN002AA3	带有1个千兆RJ45端口，2个长距离单模光纤端口 (可达40公里)和7个百兆RJ45端口
	X308-2LH+	6GK53082FP002AA3	带有1个千兆RJ45端口，2个超长距离单模光纤端口(可达70公里)和7个百兆RJ45端口
