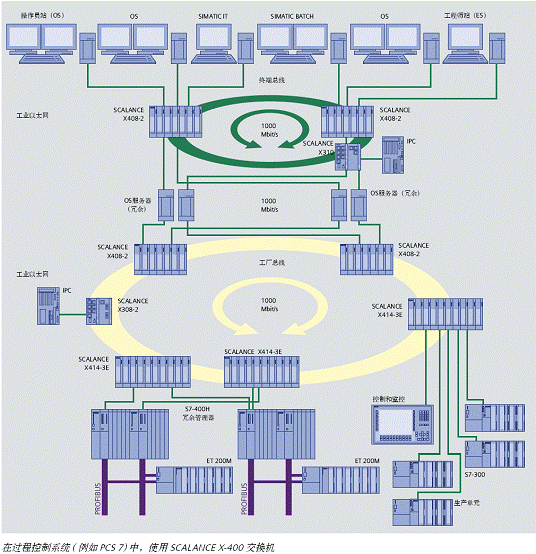

增强网管型交换机 |
|
|
SCALANCE X408-2
 |
SCALANCE X414-3E
 |
|
产品描述 |
|
|
|
型号 |
4个10/100/1000Mbit/s和4个10/100Mbit/s RJ45接口，2个千兆/百兆介质模块插槽，综合冗余管理，办公室网络功能 (RSTP, VLAN,..) 网络管理，带有C-PLUG |
SCALANCE X414-3E,基本模块带有2个10/100/1000Mbit/s和12个10/100Mbit/s RJ45接口，1个千兆/百兆介质模块插槽，2个百兆光纤介质插槽,综合冗余管理，三层路由功能,办公室网络功能 (RSTP, VLAN,..) 网络管理，带有C-PLUG |
|
订货号 |
6GK5408-2FD00-2AA |
6GK5414-3FC00-2AA2 |
|
传输速率 |
10/100/1000 Mbit/s |
10/100/1000 Mbit/s |
|
接口类型 |
|
|
|
电气 |
4 x RJ45接口 (10/100/1000 Mbit/s；TP)
4 x RJ45接口 (10/100 Mbit/s；TP) |
在基本模块上:
2 x RJ45接口 (10/100/1000 Mbit/s；TP)?
12 x RJ45接口(10/100 Mbit/s； TP)
增加扩展模块：
通过EM495-8模块可增加8 x RJ4接口(10/100 Mbit/s；TP)? |
|
光学 |
通过配置MM492-2或MM492-2LD介质模块可获得4个千兆光纤SC接口；通过配置MM492-1或MM491-2LD介质模块可获得4个百兆光纤BFOC接口 |
在基本模块上：
通过配置MM492-2或MM492-2LD介质模块可获得2个千兆光纤SC接口；通过配置MM492-1或MM491-2LD介质模块可获得4个百兆光纤BFOC接口
增加扩展模块：
通过增加EM496-4扩展模块和 MM491-2或MM491-2LD介质模块可获得12个百兆SC接口 |
|
扩展接口 |
– |
EM495-8或EM496-4 |
|
电源连接 |
1 x 4针端子排 |
1 x 4针端子排 |
|
信号触发连接 |
1 x 4针端子排 |
1 x 4针端子排 |
|
数字信号输入 |
– |
2 x 5针端子排 |
|
交换介质插槽 |
C-PLUG |
C-PLUG |
|
电源电压 |
24 V DC (18 V to 32 V) |
24 V DC (18 V to 32 V) |
|
电流消耗 |
< 700 mA |
< 2000 mA |
|
功率 |
15w(不安装介质模块时)
< 48 W(最大配置时) |
15w(不安装介质模块和扩展模块时)
< 48 W(最大配置时) |
|
网络范围参数/双绞线缆长度 |
|
|
|
0–100 m |
带有工业以太网快速RJ45插头的工业标准电缆 |
带有工业以太网快速RJ45插头的工业标准电缆 |
|
0–85 m |
带有工业以太网快速RJ45插头的工业船用/拖缆 |
带有工业以太网快速RJ45插头的工业船用/拖缆 |
|
0–55 m |
带有工业以太网快速RJ45插头的工业扭转双绞线 |
带有工业以太网快速RJ45插头的工业扭转双绞线 |
|
0–3000 m |
百兆多模光纤的传输距离；MM491-2使用玻璃光纤的规格 62.5/125μm或50/125 μm; ≤ 1 dB/km 1300 nm波长;
≥ 600 MHz x km |
百兆多模光纤的传输距离；MM491-2使用玻璃光纤的规格 62.5/125μm或50/125 μm; ≤ 1 dB/km 1300 nm波长;
≥ 600 MHz x km |
|
0-750m |
千兆多模光纤的传输距离；MM492-2使用玻璃光纤的规格 50/125 μm;? ≤ 2.7 dB/km? 850 nm波长; ≥ 600 MHz x km |
千兆多模光纤的传输距离；MM492-2使用玻璃光纤的规格 50/125 μm;? ≤ 2.7 dB/km? 850 nm波长; ≥ 600 MHz x km |
|
0-26000m |
百兆单模光纤的传输距离；MM491-2使用玻璃光纤的规格 10/125 μm或9/125 μm;? ≤ 0.5 dB/km 1300 nm 波长 |
百兆单模光纤的传输距离；MM491-2使用玻璃光纤的规格 10/125 μm或9/125 μm;? ≤ 0.5 dB/km 1300 nm 波长 |
|
0-10000m |
千兆单模光纤的传输距离；MM492-2 LD使用玻璃光纤的规格10/125 μm或9/125 μm;? ≤ 0.5 dB/km 1300 nm 波长 |
千兆单模光纤的传输距离；MM492-2 LD使用玻璃光纤的规格10/125 μm或9/125 μm;? ≤ 0.5 dB/km 1300 nm 波长 |
|
工作环境条件 |
|
|
|
工作温度 |
0?C 至 +60?C |
0?C 至 +60?C |
|
运输／存储温度 |
-40?C 至 +80?C |
-40?C 至 +80?C |
|
工作湿度 |
< 95%， 无凝结 |
< 100%， 无凝结 |
|
外形 |
|
|
|
尺寸(W x H x D)mm |
275 x 145 x 117 |
344 x 145 x 112 |
|
重量 |
1.9 kg |
3.1 kg |
|
安装方式 |
S7-300组合导轨，DIN导轨 |
S7-300组合导轨，DIN导轨 |
|
防护等级 |
IP 20 |
IP 20 |
|
认证 |
|
|
|
Radio interference level |
EN 61000-6-4 Class A |
EN 61000-6-4 Class A |
|
Interference immunity |
EN 61000-6-2 |
EN 61000-6-2 |
|
CuL listing |
UL 60950-1, CSA C22.2 No. 60950-1,
UL 508, CSA C22.2 Nr. 14-M91
UL 1604 and 2279 (hazardous location) |
UL 60950-1, CSA C22.2 No. 60950-1,
UL 508, CSA C22.2 No. 14-M91
UL 1604 and 2279 (hazardous location) |
|
FM |
FM 3611,FM Hazardous Location |
FM 3611,FM hazardous location |
|
ATEX Zone 2 |
EN 50021 |
EN 50021 |
|
C-Tick |
AS/NZS 2064 (Class A) |
AS/NZS 2064 (Class A) |
|
CE |
EN 61000-6-2,EN 61000-6-4 |
EN 61000-6-2, EN 61000-6-4 |
|
船级社认证 |
|
|
|
|
美国舰艇协会 |
美国舰艇协会 |
|
|
英国劳氏船级社 |
英国劳氏船级社 |
|
|
挪威船级社 |
挪威船级社 |
|
|
德国劳氏船级社 |
德国劳氏船级社 |
|
|
日本海事协会 |
日本海事协会 |
|
|
法国船级社 |
法国船级社 |
|
平均无故障时间（MTBF） |
18年 |
24年 |
|

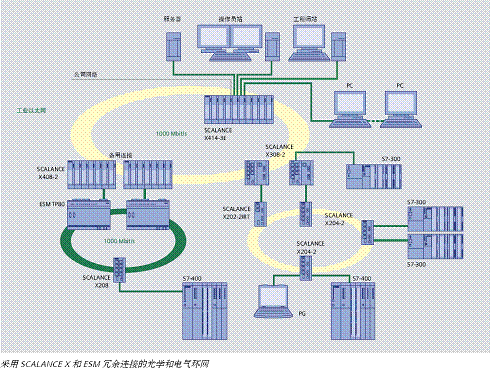

组环能力 |
有 |
有 |
|
冗余管理器能力 |
有 |
有 |
