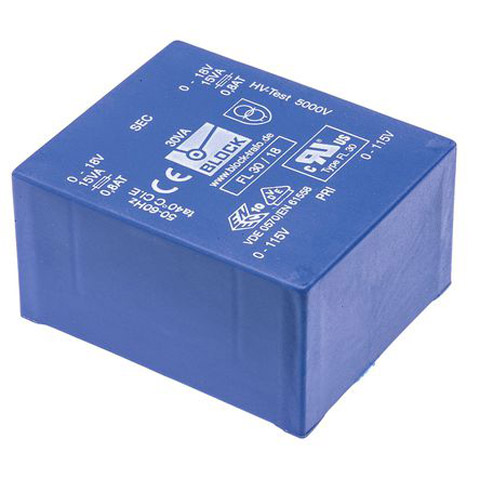

Block-通孔PCB变压器-FL 30/18
发布时间：2016/6/1 12:30:55 修改时间：2016/6/1 12:30:55 浏览次数：831

产品详细信息

印刷电路板安装薄型 115/230V 交流初级绕组

带有 2 个 115V 交流、50/60Hz 初级绕组，可串联连接达到 230V，或并联连接达到 115V。
2 个次级绕组可以并联连接或串联连接
薄型紧凑设计
真空环氧树脂模制，达到 UL94-V0 等级
双载面玻璃纤维增强聚酰胺线轴
100% 电气和绝缘试验
低绕组间电容
低辐射的噪音
额外固定孔，确保板安装紧固
标准：EN60742, VDE 0551, IEC 61558

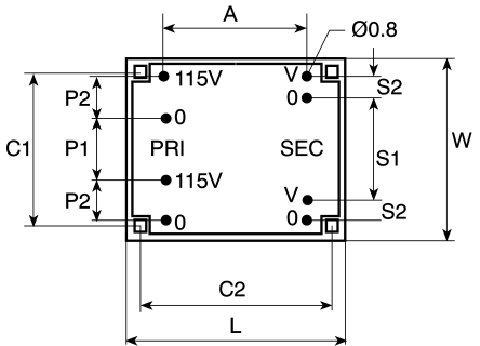

选择指南
VA 额定值	固定中心		引脚配置
	C1	C2	P1	P2	S1	S2	A
4 VA	37.5	47.5	15	10	25	5	35
6 VA	37.5	47.5	15	10	25	5	35
10 VA	50	62.5	16	15	26	10	45
14 VA	50	62.5	16	15	26	10	45
18 VA	50	62.5	16	15	26	10	45
24 VA	50	62.5	16	15	26	10	45
30 VA	50	62.5	16	15	26	10	45
42 VA	60	75	27	15	37	10	53.5
52 VA	60	75	27	15	37	10	53.5

隔离	初级至次级 5kV
	初级至初级 1kV
	次级至次级 250V
防护等级	2 级
绝缘	E 级 (120°C) A 级 (105°C)
最高环境温度	+40°C
引脚直径 (mm)	0.8 mm
固定：将 4 个自攻螺钉（编号 4 ' 9.5mm 最大，在 2 至 30VA 变压器上，42 和 52VA 变压器为 M3）固定到外壳四个角上的模制孔，从而对变压器进行附加性的机械固定。注意：出于安全符合性的原因，输出为 2 x 24V 的变压器，不应将其次级绕组进行串联连接。

注

2 x 24V 输出的变压器未经 VDE、SEV 认证。

标准

VD 61 558

封闭式 - 叠片式 FL 系列（双输出)

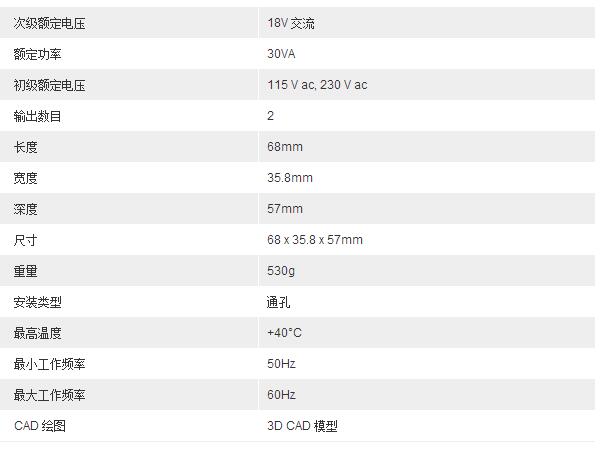

产品技术参数
