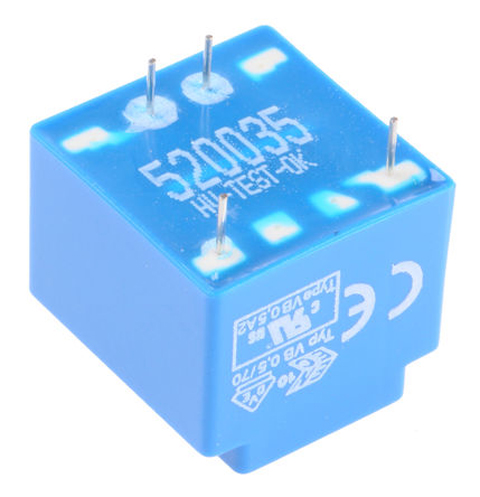

Block-PCB变压器-VB 0,5/1/12
发布时间：2016/8/18 12:01:22 修改时间：2016/8/18 12:01:22 浏览次数：772

产品详细信息

变压器印刷电路板安装，短路保护，VB 和 PT 系列

230V 交流 50 至 60Hz 初级绕组
单或双次级绕组，用于串联或并联（出于安全符合性的原因，带 2 x 15 和 2 x 18V 输出的 0.35 至 3.2VA 变压器以及带 2 x 24V 输出的所有变压器不应将其次级绕组进行串联，因为这意味着它们不会符合 VDE 0550 认证）
VB 系列 (0.35 - 3.2VA) 固有短路保护
PT 系列 (4.5 - 22VA) 由内部 PTC 设备提供保护
紧凑设计
真空环氧树脂模制，达到 UL94-V0 等级
双载面玻璃纤维增强聚酰胺线轴
100% 电气和绝缘试验
高效率和低温度上升
低绕组间电容
低辐射的噪音
额外固定孔，确保在 4.5VA 及更高变压器上板安装紧固

选择指南（双次级）
VA 额定值	固定中心 (mm)		引脚配置 (mm)
	C1	C2	P1	S1	S2	A	引脚尺寸
0.35	-	-	15	5	5	15	0.6 ?
0.5	-	-	15	5	5	15	0.6 ?
1.0	-	-	20	10	5	20	0.8 ?
1.5	-	-	20	10	5	20	0.8 ?
2.3	-	-	20	10	5	20	0.8 ?
3.2	-	-	20	10	5	25	0.8 ?
4.5	35	28	25	15	5	25	0.8 ?
7.5	40	32	25	15	5	27.5	0.8 ?
13	47.5	37.5	30	20	5	30	0.8 ?
22	52.5	40	30	10	10	32.5	0.8 ?

隔离		初级至次级 5kV 次级至次级 250V
防护等级		2 级
绝缘：	VB 系列 PT 系列	B 级 (130°C) A 级 (105°C) E 级 (120°C) A 级 (105°C)
固定：通过 4 颗自攻螺钉（最大使用 4 号 x 9.5mm）和使用箱角的固定孔，增强 4.5 至 22VA 变压器的机械固定。
最高环境温度	0.35 至 2.3VA +70°C、3.2VA +50°C、4.5 至 22VA +40°C

选择指南（单次级）
VA 额定值	引脚配置 (mm)
	P1	S1	A	引脚尺寸
0.35	15	5	15	0.6 ?
0.5	15	5	15	0.6 ?
1.0	20	10	20	0.6 ?
1.2	20	10	20	0.8 ?
1.5	20	10	20	0.8 ?
2.0	20	10	20	0.8 ?
2.8	20	10	20	0.8 ?
3.2	20	10	25	0.8 ?

认可

ENEC 10; UL 认证组件

标准

EN 61558
