AUTOSAR Builder是达索旗下一款基于Eclipse的开放、可扩展工具套件，用于设计和开发符合AUTOSAR标准的系统和软件。新版本2022x支持AUTOSAR Release R20-11，并且Adaptive code generators 已升级支持AUTOSAR Adaptive R20-11。

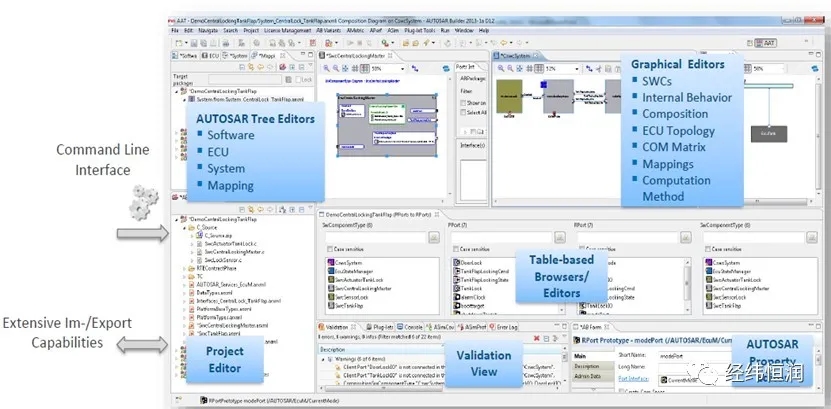

图 1-AUTOSAR Builder工具主界面
AUTOSAR Authoring Tool(AAT)-支撑完整的AUTOSAR系统研发
- 对Classic Platform AUTOSAR，支持Application Software Development/System Design/Basic Software Configuration/System Integration等研发工作
· 支持导入/导出功能，包括不同的AUTOSAR版本、Simulink模型、ODX、LDF、DBC、Fibex、Ethernet arxml等
· 支持符合AUTOSAR的软件架构设计（包括RTE Contract phase和SW-C Template Generation等）
· 支持车载网络拓扑设计、网络通信设计（i.e.CAN/LIN/FlexRay/Etherent）、电气架构设计（ECU硬件结构）等
· 支持System Extract & ECU Extract导入导出

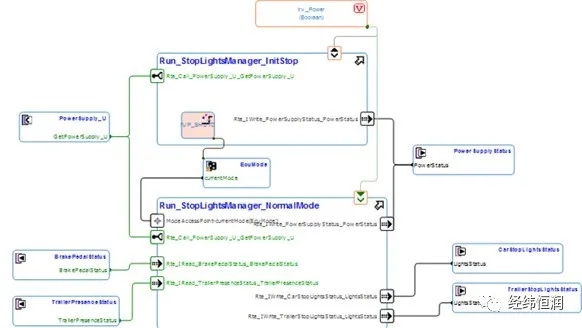

图 2-Runnable Diagram

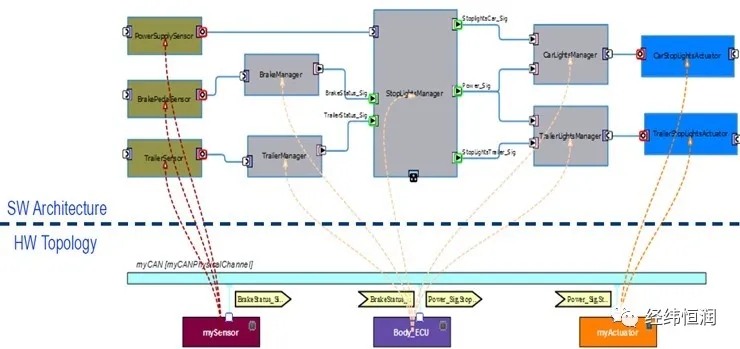

图 3-System Mapping Diagram

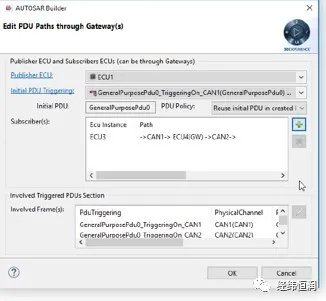

图 4-网关设计_自动识别路径
-对Adaptive Platform AUTOSAR，支持Machine Manifest Definition / ECU Integration / System Description等研发工作
· 支持各种Interface的定义，包括：Service Interface / REST Service Interface / Persistency Interface / Time Synchronization Interfaces / Platform Health Management Interface 等
· 支持各种Data Types定义，包括 Std C++ Implementation DataType、Custom C++ Implementation DataType等
· 支持SOME/IP deployment、SOME/IP serialization、 Service Instance、Service Discovery、Machine、 MachineDesign、Startup configuration等
· 支持Adaptive Application SW Component Type、 Composition Type、Executable、Process等
· 支持Signal Based Communication
· 支持Adaptive standard types导入
· 支持各种ARXML文件导出

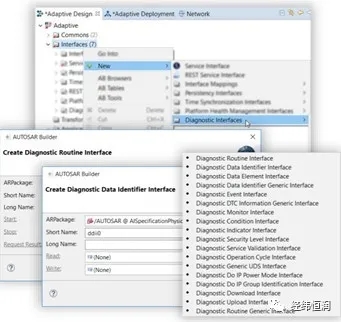

图 5-Diagnostic Port Interface

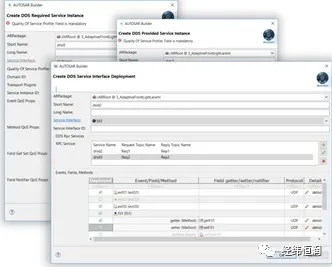

图 6-DDS Concept Support
- 基础功能
· 多层次验证能力，包括但不限于AUTOSAR规定约束检查、导出至第三方工具的完整性检查（EB、Davinci等）、AUTOSAR兼容性检查等
· 模型比较
· 变体管理
· 协同研发
· 开放的API接口
图7- AUTOSAR符合性验证功能示意图

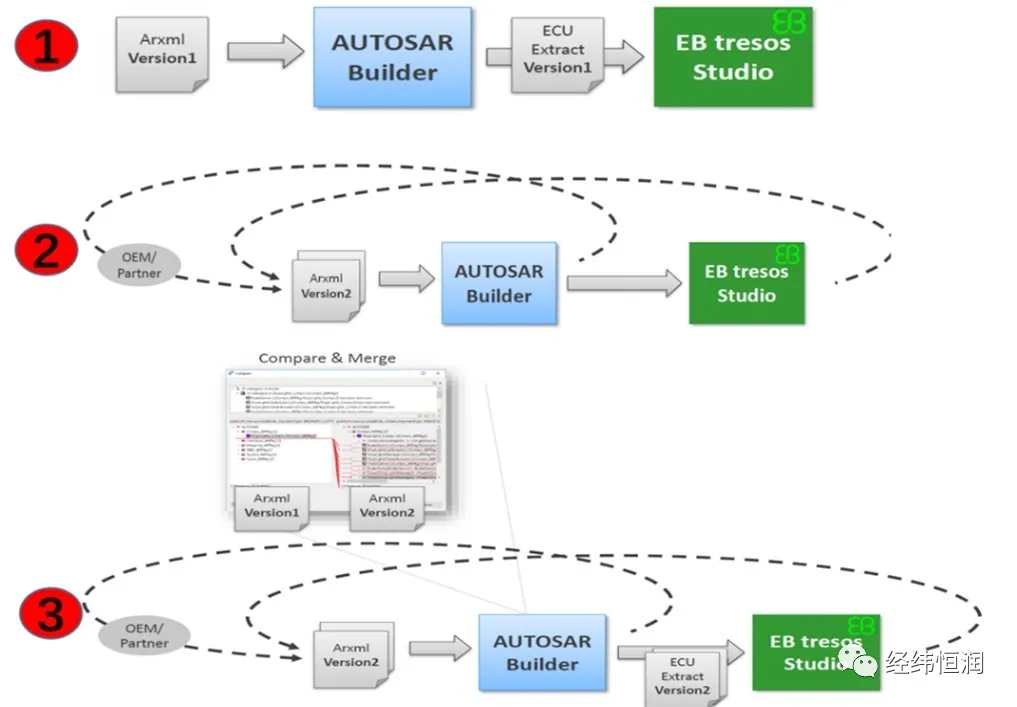

图 8-Arxml文件对比和合并功能在设计流程中的应用示意图
AUTOSAR Simulation(Asim)-对AUTOSAR模型进行代码级的功能性仿真验证
- AUTOSAR单元测试和AUTOSAR集成测试（测试代码可来源于ASCET、TargetLink、Embedded coder及手写代码等）
- 可提供“Automatic mode”、“Debugger mode”和“Interactive mode”等测试模式
- 在实际的AUTOSAR OS、RTE和Service中进行仿真
- 黑白盒测试
- Debugging、Code Coverage & Profiling
- 支持FMI/FMU标准的联合仿真，通过将软件架构实现导出成标准的FMU，用于AUTOSAR功能和被控对象或非AUTOSAR功能之间的跨学科仿真

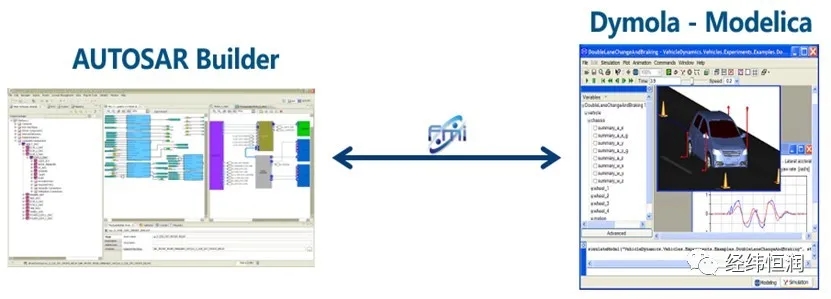

图 9-AUTOSAR Builder支持FMI/FMU标准的联合仿真
图 10－AUTOSAR Builder Asim仿真功能界面
