Rhapsody是基于UML/SysML的模型驱动开发集成环境，专注于嵌入式和实时系统。通过Rhapsody的模型驱动体系，可以快速地将应用模型部署到实时嵌入式操作系统。Rhapsody 适应迭代设计与开发，软件开发可以在宿主机环境持续的执行和验证，继而生成嵌入式应用，下载到目标机进行测试。

Rhapsody同时提供了种类众多、功能强大的 Add-Ons 扩展模块，满足客户不同的应用需求。针对嵌入式软件，Rhapsody 支持 C、C++、Java、C# 及 Ada 语言，支持完整动态代码生成，仿真及目标环境执行功能。支持迭代开发及快速原型，便于快速交付高质量系统。

产品介绍

产品家族功能介绍

- Rhapsody Architect for Systems Engineer: 是一个面向复杂系统工程项目的基于模型的系统工程 (MBSE) 环境

- Rhapsody Architect for Software: 一个集成嵌入式软件开发环境，使用基于UML的建模功能来设计和开发嵌入式软件并使其可视化

- Rhapsody Model Manager: 整个工程团队协作、共享、审查和管理设计与模型环境

- Rhapsody Designer for Systems Engineers: 将模拟和模型执行添加至MBSE环境，帮助启用对需求、架构和行为的早期验证功能

- Rhapsody Developer: 通过模拟、行为代码生成和实时系统集成，开发和验证嵌入式软件应用程序环境

产品组成

- 支持从 DOORS 工具导入、管理并追踪需求。分析需求并追踪至设计、实现以及测试工件，有助于提交适合的产品并及时对需求变更做出响应

- 需求影响分析，覆盖度分析

- 提供Synergy、RTC、CC等配置管理工具集成接口，支持并行开发与协作。提供例如DiffMerge等图形化的模型元素比较与合并工具

- 可扩展、可定制，有助于集成到您现有的流程或是第三方工具，支持并保护现有资产

- 通过ReporterPlus工具插件或IBM RPE提供可定制化文档自动生成

- IBM^? Rational^? Rhapsody^? 产品及扩展功能模块关系如下图所示：

扩展功能模块介绍

-Rhapsody Tools and Utilities Add On

 Rhapsody 与外部环境的交互接口包，包含：

• ReporterPlus：基于模型可定制生成文档，满足公司及业界标准
• Gateway：提供先进的需求可追踪能力。基于需求管理工具的导入、管理并追踪需求
• Webify：可视化面板，支持快速原型测试
• XMI Toolkit：便于不同的支持XMI标准的工具之间的模型转换
• Siemens Teamcenter SE 接口
• SOA (WSDL) 支持

• Mathworks Simulink 接口

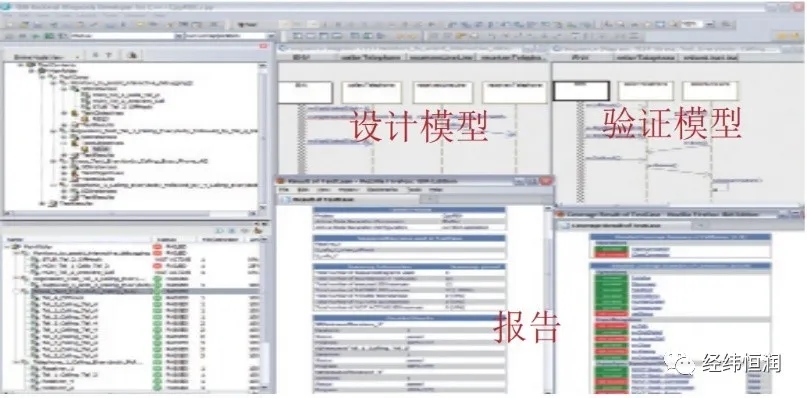

- Rhapsody Test Conductor基于模型测试工具模块

• 遵循 UML 规范，基于场景的嵌入式测试生成和检验套件
• 应用 UML 顺序图定义测试
• 使用插桩、监视、驱动等测试技术
• 参数化表示测试用例行为

• 通过不同颜色给出错误报告

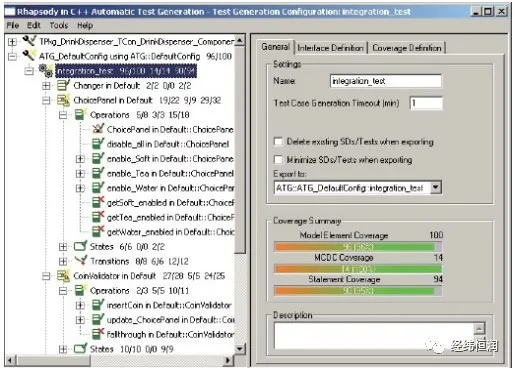

-Rhapsody Automatic Test Generation Add On Rhapsody 模型测试用例自动生成工具

• 根据UML模型生成系统和软件的完整测试用例对于不同模块进行针对性测试，如：模型元素覆盖率测试，MC/DC覆盖率测试等
• 自动生成各种测试用例用于单元测试、集成测试、回归测试
• 提供测试用例的文本和XMI格式的输出

• 通过Test Conductor提供白盒观察测试执行的窗口，形成一个灵活、可扩展、可跟踪的测试平台

- Rhapsody Developer Rules Composer and Rules Player Add Ons

提供代码生成定制化能力，模型转换引擎。

主要技术功能

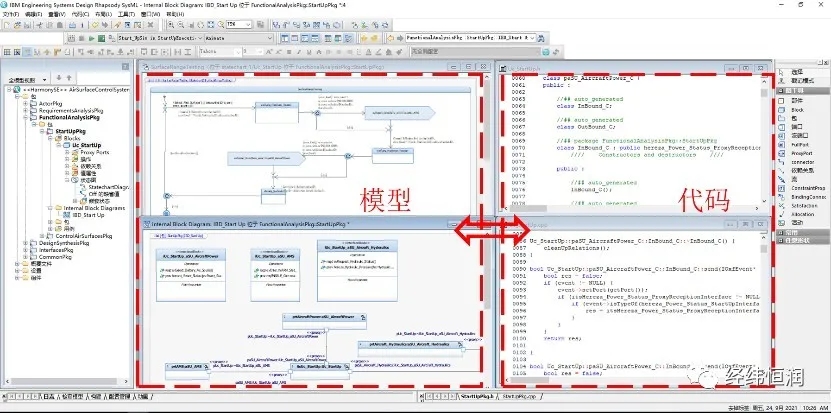

- 模型驱动的嵌入式软件开发支持，可视化逆向工程支持

- 快速系统原型与仿真测试支持

- 模型驱动的验证支持

- 基于模型的测试

- 实时框架与动态模型代码关联支持

- AUTOSAR 从概念到代码的工作流程

Rhapsody 改进了对 AUTOSAR 标准的支持功能，使用统一建模语言（UML）一一来为与 AUTOSAR RTE 相集成的整个软件构件生成 C 代码。
