概述

       车载网络通讯技术是汽车行业的基础技术，是软件定义汽车的基础。网络通信设计与网络测试目的是保证各个ECUs控制器之间一致性和正确性，是整车应用功能得以实现的基础。包括网络ECUs级通信设计、整车系统级通信设计、网络ECUs单部件测试、网络台架系统集成测试。传统的网络相关课程教学更多偏理论教学，缺少时间支撑，学生很难理解。

       经纬恒润以量产车型车载网络开发及验证经验为基础，结合教学要求推出向教学科研的车载网络系统开发及测试实验室，可覆盖以下内容：

      · 网络通信设计

      · 单部件网络测试验证

      · 系统级网络测试验证

      · 配套教学课程

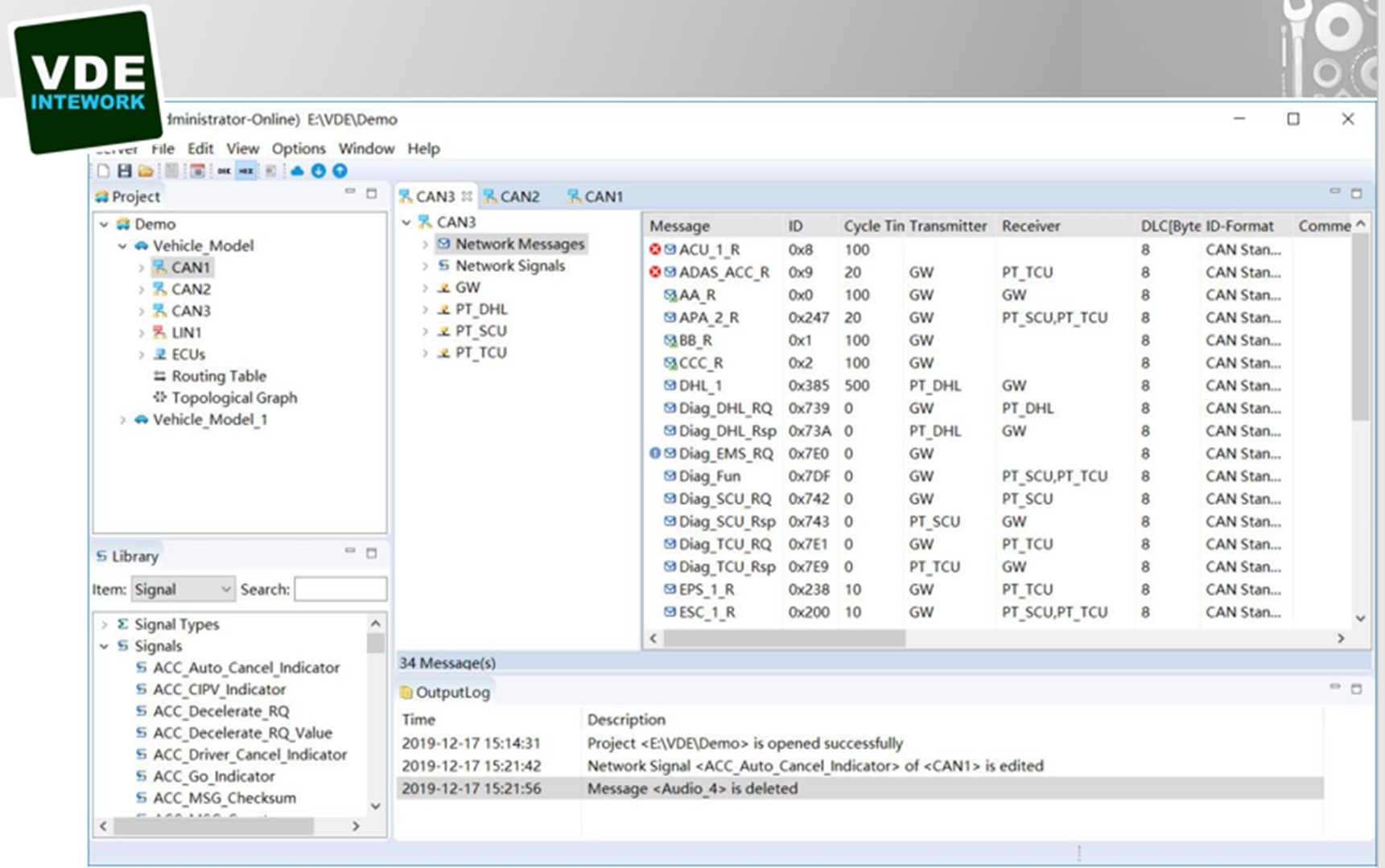

图1 通信数据库设计（示意图）

图2 通信layout（示意图）

网络通信设计

      · CAN（FD）/LIN（系统、ECUs）

      · Ethernet通信设计（系统、ECUs）

      · 通信路由设计

      · 通信系统仿真

网络测试实验室方案

       网络测试一般包含以下内容：

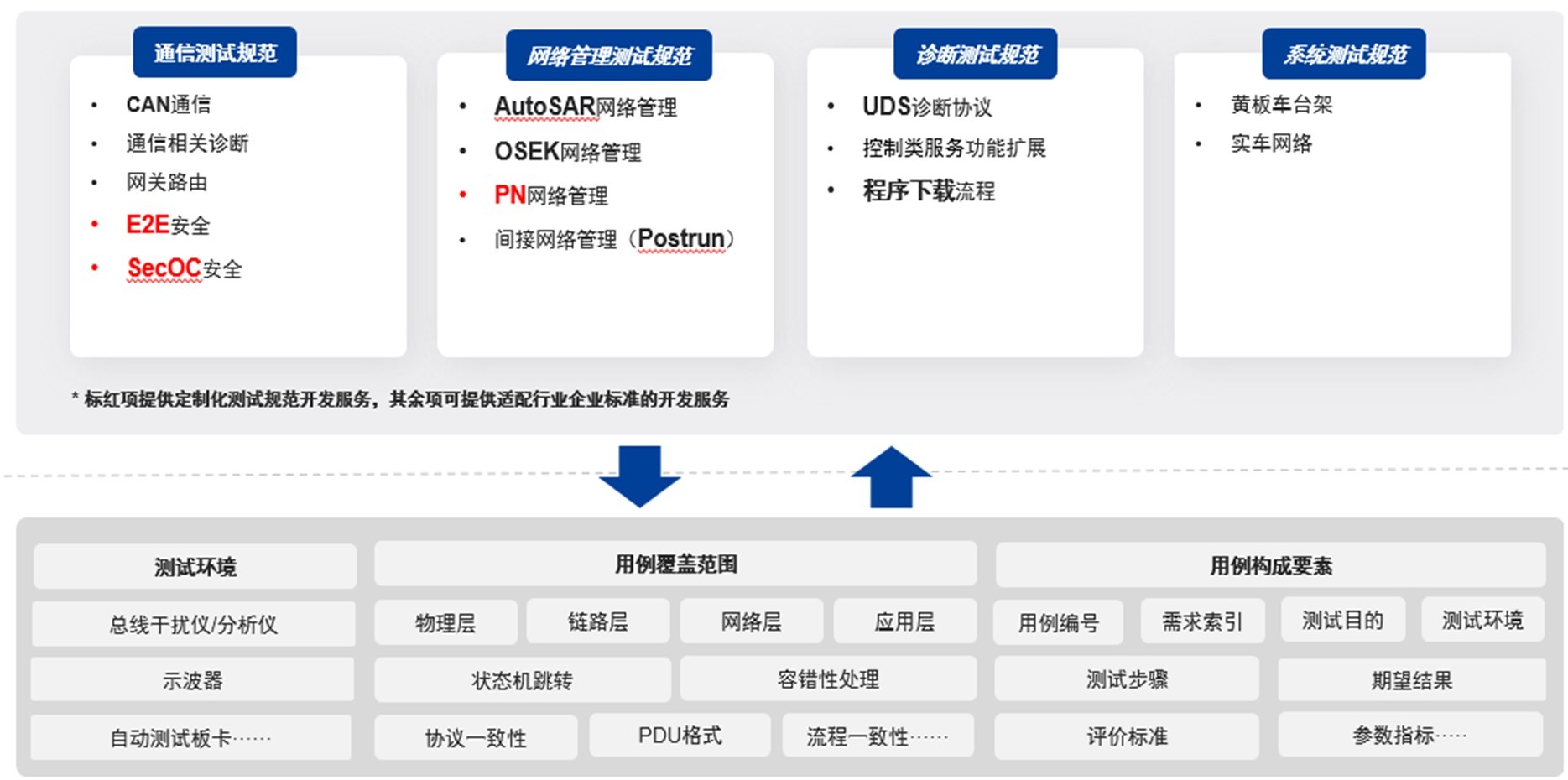

图3 EE网络测试类型（示意图）

图4 EE网络自动化系统测试整体方案（示意图）

      · 单部件测试

       结合汽车行业的网络测试需求，建立网络单部件搭建测试环境。基本的测试环境包括：可调电源、测试设备、示波器、总线干扰仪等。

       单部件测试实验室能支持以下内容：

—  CAN（FD）通信测试

—  CAN（FD）网络管理测试

—  UDS诊断测试

—  Bootloader测试

—  CAN（FD）-CAN（FD）网关路由测试

—  SecOC测试

—  E2E测试

—  以太网测试

图5 EE网络单部件测试方案（示意图）

      · 系统集成测试

       结合汽车行业的网络测试需求，建立网络台架系统测试环境，验证整车ECUs控制器级联后的整车网络环境。基本的测试环境包括：测试台架、可调电源、测试设备、示波器、总线干扰仪等。

       台架测试实验室能支持以下内容：

—  CAN（FD）通信测试（系统）

—  CAN（FD）系统网络管理测试（系统）

—  UDS系统诊断测试（系统）

—  Bootloader系统测试（系统）

—  CAN（FD）-CAN（FD）网关路由测试（系统）

—  以太网测试

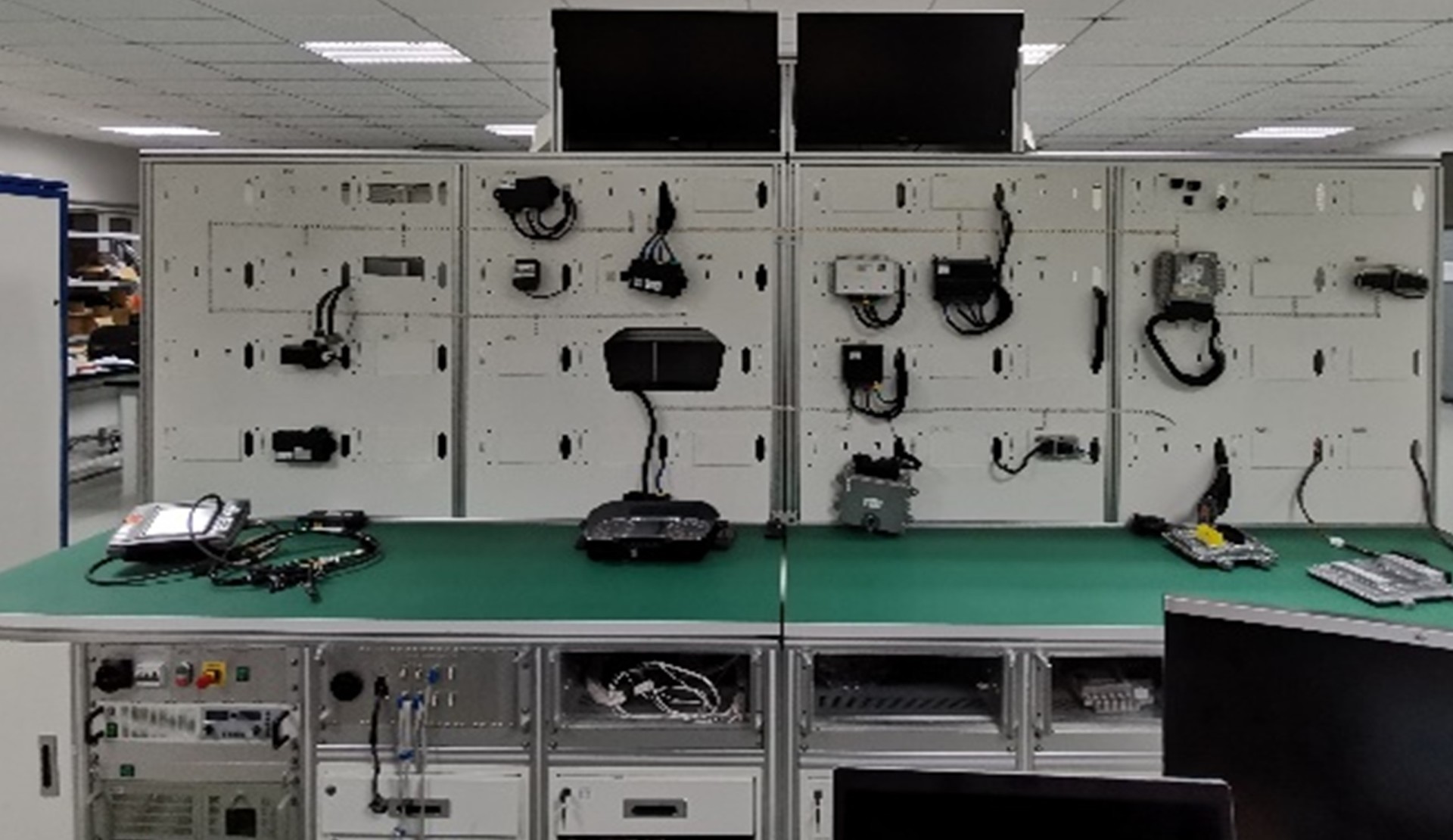

图6 EE网络自动化系统测试台架

配套课程方案
